Centre d'usinage CNC à 5 axes UGP-500
verticalpour céramiquepour quartz

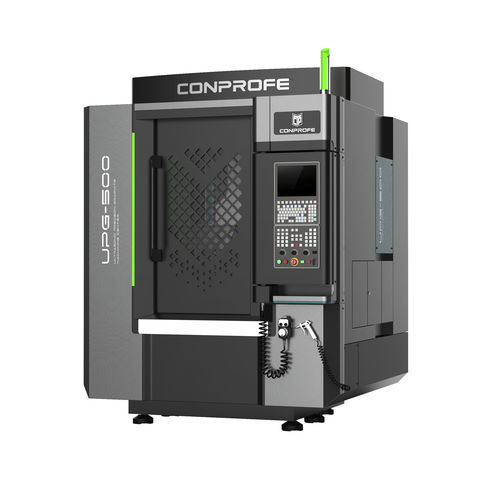

Centre d'usinage CNC à 5 axes - UGP-500 - Conprofe - vertical / pour céramique / pour quartz
Centre d'usinage CNC à 5 axes - UGP-500 - Conprofe - vertical / pour céramique / pour quartz
Centre d'usinage CNC à 5 axes - UGP-500 - Conprofe - vertical / pour céramique / pour quartz - image - 2
Centre d'usinage CNC à 5 axes - UGP-500 - Conprofe - vertical / pour céramique / pour quartz - image - 3
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
à 5 axes
Orientation de la broche
vertical
Matière usinée
pour céramique, pour quartz, pour matériaux durs et cassants
Nez de broche
HSK A-63, HSK-E40
Nombre d'outils
24 outils
Fonction associée
de fraisage
Applications
pour graphite
Autres caractéristiques
haute performance, à haute productivité
Course X

500 mm
(19,69 in)

Course Y

400 mm
(15,75 in)

Course Z

230 mm
(9,06 in)

Vitesse de rotation

30 000 rpm
(188 496 rad.min-1)

Puissance

12 kVA
(16,32 hp)

Hauteur max. de la pièce

230 mm
(9 in)

Vitesse d'avancement axe X

10 m/min

Vitesse d'avancement axe Y

10 m/min

Vitesse d'avancement axe Z

10 m/min

Charge max. de la table

200 kg
(441 lb)

Poids max. outil

3 kg
(6,6 lb)

Précision de placement

0,003 mm
(0,00012 in)

Répétabilité

0,002 mm
(0,00008 in)

Poids total

3 500 kg
(7 716,18 lb)

Longueur hors tout

1 805 mm
(71,1 in)

Largeur hors tout

1 890 mm
(74,4 in)

Hauteur totale

2 350 mm
(92,5 in)

Description

Caractéristiques : 1. Broches à ultrasons développées par Conprofe, avec une vitesse maximale de 40 000 tr/min, adoptées pour réduire la force de coupe, réduisant ainsi les dommages sous la surface (SSD) sur les matériaux durs et fragiles 2. Performances supérieures en matière d'absorption des vibrations, de maintien de la précision, de caractéristiques dynamiques et de stabilité thermique grâce à sa structure à haute rigidité et à la conception symétrique du portique 3. Protection multicouche et conception en labyrinthe pour le guidage, étanchéité à pression positive et conception spéciale pour le dépoussiérage 4. Fonctionne aussi bien pour la coupe à sec que pour la coupe humide 5. Encodeur linéaire de haute précision configurable pour obtenir un contrôle en boucle fermée et une précision de répétabilité de 2µm 6. Système SIEMENS 828D disponible Application : Idéal pour l'usinage à grande vitesse et de haute précision du graphite, des céramiques non frittées, des matériaux durs et cassants (saphir, verre, etc.), des matériaux métalliques, etc.

---
