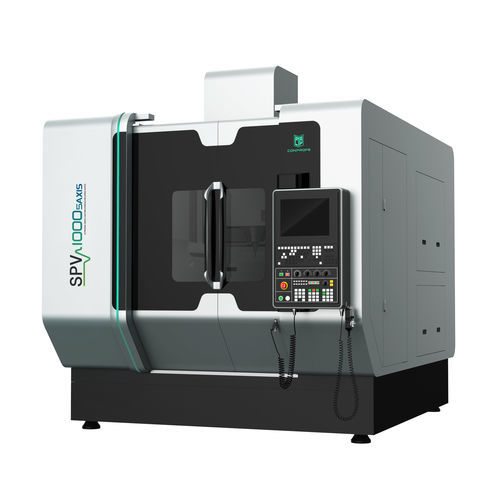

Centre d'usinage CNC par ultrasons SPV10005 axesverticalavec table rotative
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 5 axes
- Orientation de la broche
- vertical
- Structure
- avec table rotative
- Matière usinée
- pour composites, pour céramique, pour quartz, pour matériaux durs et cassants
- Nez de broche
- HSK-A 100
- Nombre d'outils
- 40 outils
- Fonction associée
- de découpe, de perçage
- Applications
- pour l'industrie automobile, pour l'industrie aéronautique, pour applications médicales, pour l'aéronautique, pour profilés en aluminium, pour l'aérospatiale
- Autres caractéristiques
- à grande vitesse, haute performance, haute précision, par ultrasons, avec changeur automatique d'outils
- Course X
1 250 mm
(49,21 in)- Course Y
1 250 mm
(49,21 in)- Course Z
1 000 mm
(39,37 in)- Vitesse de rotation
10 000 rpm
(62 832 rad.min-1)- Puissance
110 kVA
(149,56 hp)- Rotation de la table axe C
360 °
- Vitesse d'avancement axe X
30 m/min
- Vitesse d'avancement axe Y
30 m/min
- Vitesse d'avancement axe Z
30 m/min
- Charge max. de la table
1 000 kg
(2 205 lb)- Poids max. outil
20 kg
(44,1 lb)- Précision de placement
0,008 mm
(0,00031 in)- Répétabilité
0,005 mm
(0,0002 in)- Poids total
25 000 kg
(55 115,57 lb)- Longueur hors tout
3 400 mm
(133,9 in)- Largeur hors tout
4 350 mm
(171,3 in)- Hauteur totale
4 220 mm
(166,1 in)
Description
✅SIEMENS 840Dsl adopté pour réaliser l'usinage simultané sur 5 axes avec la fonction RTCP
✅Excellentes performances d'usinage dynamique, usinage de haute précision, à grande vitesse et à haut rendement
contrôle complet en boucle fermée grâce aux codeurs de haute précision pour les axes X/Y/Z/A/C
magasin d'outils à chaîne de haute configuration avec une grande capacité, une vitesse de changement d'outils rapide et des performances stables.
✅Sonde de haute précision (en option) disponible pour la compensation en ligne
✅Fonction ultrasonique (en option) disponible pour un usinage plus efficace des matériaux fragiles.
APPLICATION :
Idéalement adapté à l'usinage simultané 5 axes de haute précision et de haute efficacité de pièces géométriquement compliquées en matériaux fragiles durs (céramique, saphir, verre, etc.), en plastiques renforcés de fibres de carbone et en matériaux métalliques
---
