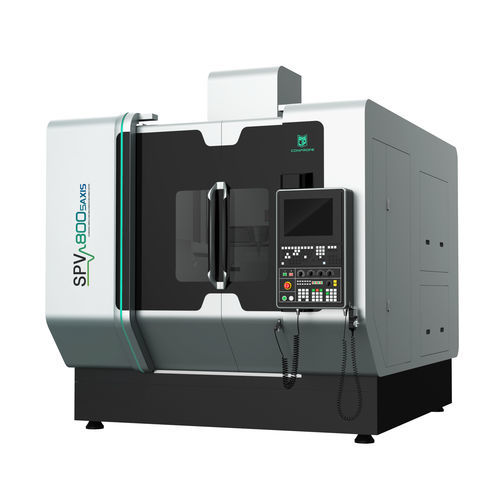

Centre d'usinage CNC par ultrasons SPV8005 axesverticalà colonne
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 5 axes
- Orientation de la broche
- vertical
- Structure
- à colonne, avec table rotative
- Matière usinée
- pour composites, pour céramique, pour quartz, pour matériaux durs et cassants
- Nez de broche
- HSK A-63
- Nombre d'outils
- 40 outils
- Fonction associée
- de découpe, de perçage
- Applications
- pour l'industrie automobile, pour l'industrie aéronautique, pour applications médicales, pour l'aérospatiale
- Autres caractéristiques
- à grande vitesse, de haute précision, par ultrasons, avec changeur automatique d'outils
- Course X
800 mm
(31,5 in)- Course Y
1 000 mm
(39,37 in)- Course Z
550 mm
(21,65 in)- Vitesse de rotation
14 000 rpm
(87 965 rad.min-1)- Puissance
110 kVA
(149,56 hp)- Rotation de la table axe C
360 °
- Vitesse d'avancement axe X
36 m/min
- Vitesse d'avancement axe Y
36 m/min
- Vitesse d'avancement axe Z
30 m/min
- Charge max. de la table
900 kg
(1 984 lb)- Poids max. outil
8 kg
(17,6 lb)- Précision de placement
0,008 mm
(0,00031 in)- Répétabilité
0,005 mm
(0,0002 in)- Poids total
17 000 kg
(37 478,58 lb)- Longueur hors tout
2 940 mm
(115,7 in)- Largeur hors tout
4 310 mm
(169,7 in)- Hauteur totale
3 310 mm
(130,3 in)
Description
Convient à l'usinage de pièces de précision en matériaux durs et fragiles (par exemple, céramique, saphir, verre, carbite de silicium, etc.), composites à base de fibres de carbone, superalliages (par exemple, alliage de titane) et autres matériaux difficiles à découper
Caractéristiques
Broche à ultrasons développée indépendamment par Conprofe pour résoudre les problèmes d'usinage des matériaux difficiles à découper
Système de refroidissement au CO₂ supercritique ou MQL en option pour un usinage propre
Structure de portique avec 5 axes inclinables, centre de gravité bas, porte-à-faux court, rigidité très forte et moins de contraintes thermiques
Plusieurs options de magasins d'outils à chaîne avec une capacité de stockage d'outils de 24 à 120 tonnes
Broche ultrasonique à haute puissance, à couple élevé et à grande vitesse
Système de suppression automatique en option pour atténuer les risques d'incendie et d'explosion lors de l'usinage
Avec le système CNC SIEMENS 840Dsl ou SIMUERIK ONE à 5 axes d'usinage simultané
---
