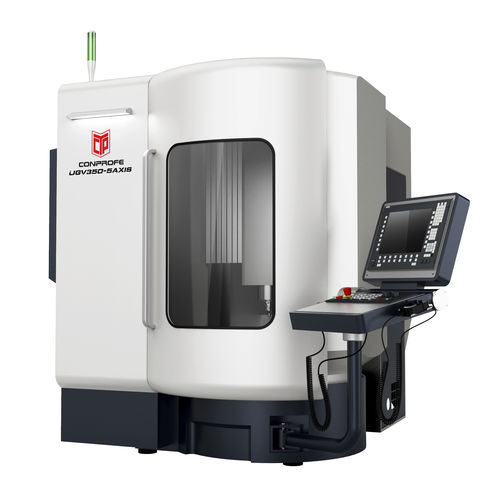

Centre d'usinage CNC par ultrasons UGV3505 axesverticalà portique
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 5 axes
- Orientation de la broche
- vertical
- Structure
- à portique, à colonne, avec table rotative
- Matière usinée
- pour fonte, pour aluminium, pour acier, pour cuivre, pour métaux non ferreux, pour acier inoxydable, pour composites, pour matières plastiques, pour céramique, pour verre, pour quartz
- Nez de broche
- HSK A-63
- Nombre d'outils
- 15 outils
- Fonction associée
- de fraisage, de gravure, de découpe, de perçage
- Applications
- pour l'industrie automobile, pour l'industrie aéronautique, pour moules, pour profilés en aluminium, pour l'aéronautique, dentaire, pour pièces à grand diamètre, pour profilés, pour l'optique, pour l'industrie du moule, pour applications médicales, pour titane, pour production de petites pièces, pour l'industrie sidérurgique, pour l'industrie de l'aluminium, pour fonte, pour petites pièces
- Autres caractéristiques
- haute performance, à grande vitesse, tout-en-un, par ultrasons, micro-usinage, à haute productivité, de production, compact, à entraînement direct, haute puissance, haute rigidité, à grande vitesse, simple tête, de haute précision, CE, avec changeur automatique d'outils
- Course X
380 mm
(14,96 in)- Course Y
420 mm
(16,54 in)- Course Z
365 mm
(14,37 in)- Vitesse de rotation
Min: 0 rpm
(0 rad.min-1)Max: 24 000 rpm
(150 796 rad.min-1)- Rotation de la table axe C
360 °
- Vitesse d'avancement axe X
30 000 mm/min
(20 in/s)- Vitesse d'avancement axe Y
30 000 mm/min
(20 in/s)- Charge max. de la table
100 kg
(220 lb)- Poids max. outil
4 kg
(8,8 lb)- Précision de placement
0,004 mm
(0,00016 in)- Répétabilité
0,003 mm
(0,00012 in)- Poids total
6 000 kg
(13 227,74 lb)- Longueur hors tout
1 900 mm
(74,8 in)- Largeur hors tout
2 940 mm
(115,7 in)- Hauteur totale
2 350 mm
(92,5 in)
Description
Système simultané à 5 axes Siemens 840Dsl (fonction RTCP)
Avec fonction ultrasonique, fonction MQL en option
Haute vitesse, haute efficacité, haute précision
Structure compacte, petite taille
Applications :
Pour l'usinage de matériaux durs et fragiles (tels que la céramique, le verre, le saphir, le quartz, le carbure de silicium, les composites à base de fibres de carbone, etc.) et de pièces métalliques (telles que l'aluminium, le cuivre, l'acier, la fonte, etc.)
Pour l'usinage de pièces à structure courbe et complexe
Industries concernées : 3C, aérospatiale, médecine haut de gamme, automobile, nouvelles énergies, 5G
Configuration standard :
Système de refroidissement
Système de lubrification automatique centralisé
Refroidisseur de broche
Régleur d'outils à contact
Systèmes de mesure linéaire HEIDENHAIN
Contrôleur de volant
Armoire électrique Échangeur de chaleur
Pistolet de soufflage
Lampe de travail LED
Lampe d'alarme tricolore
Verrouillage de sécurité
usinage simultané sur 5 axes (avec fonction RTCP)
Système anti-collision
Configuration optionnelle :
Sonde 3D de haute précision
Régleur d'outils laser
Instrument de mesure de l'amplitude ultrasonique
Broche électrique synchrone à aimant permanent
Collecteur de brouillard d'huile
Porte automatique
---
