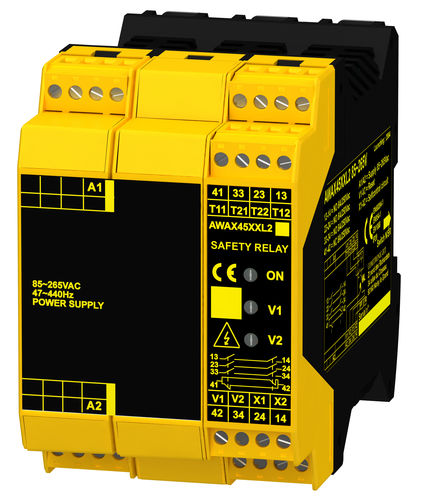

Relais de sécurité AWAX45XXL-2

3NO1NFd'arrêt d'urgence

Contrôle les capteurs à procédé Acotom/interrupteurs mécaniques/arrêts d’urgences Gestion de la sécurité avec alimentation 85~265 VAC Détection des courts-circuits en 2 ?s et auto-réarmable Borniers débrochables • Niveau de performance avec contrôleur AWAX : PL=e • Catégorie de sécurité : 4 • Niveau de ‘sécurité intégrée’ : SIL 3 • Temps avant défaillance dangereuse : MTTFd = 415 ans • Cycle avant défaillance dangereuse : B10d=100 000 à 5A • Durée de risque : 20 ms max • Protection sectionnement des câbles : oui (ouverture des lignes de sécurité) • Protection courts-circuits et surcharges : oui par DLC (ouverture des lignes de sécurité et limitation du courant dans les contacts), réaction 2 ?s ultra-rapide • Contacts sécurité/diagnostic : 3x NO 8A/250V redondants / 1x NF 8A/250V redondant parallèle • Indication : 3 leds de visualisation pour diagnostic • Réarmement : configurable par dip-switch (SR=automatique, N=manuel) • Fixation : rail DIN symétrique 35mm suivant DIN 50022 • Montage : armoire électrique IP 54 • Connexion électrique : 14 AWG maximum (2,08 mm²) / 250V minimum • Température : -20 °C à +60 °C
