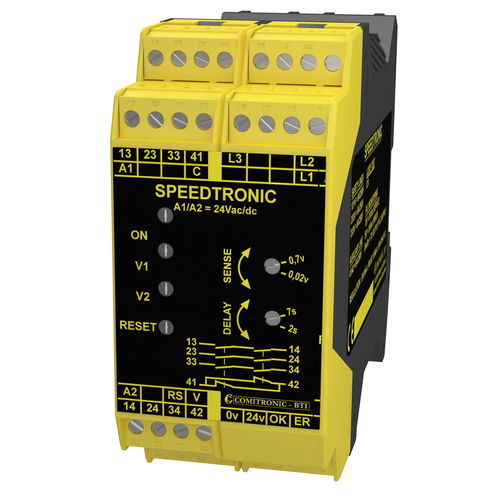

Relais de sécurité SPEEDTRONIC N

3NO1NFpour moteur électrique

Contrôle la vitesse nulle des moteurs avec commande de déverrouillage Commande du déverrouillage de porte à l’arrêt du moteur Détection de l’arrêt des moteurs asynchrones sans capteur externe Borniers débrochables Niveau de performance : PL=e Catégorie de sécurité : 4 • Temps avant défaillance dangereuse : MTTFd = 100 ans • Cycle avant défaillance dangereuse : B10d=100 000 à 5A • Durée de risque : environ 2 à 7s réglable en façade • Rémanence : environ 20 mV à 700 mV réglable en façade • Alimentation du moteur : jusqu’à 3x690 VAC • Protection sectionnement des câbles : oui • Protection déconnexion des enroulements du moteur : oui • Contacts sécurité : 3x NO 8A/250V redondants • Diagnostic : 1x NF 8A/250V redondant parallèle. • 1 sortie PNP « OK » indique la présence des enroulements du moteur. • 1 sortie PNP « ERROR » indique une anomalie de synchronisation. • 1 entrée « RS » réinitialise le système. • Indication : 3 leds de visualisation pour diagnostic • Réarmement : automatique • Fixation : rail DIN symétrique 35mm suivant DIN 50022 • Montage : armoire électrique IP 20 • Connexion électrique : 14 AWG maximum (2,08 mm²) / 250V minimum • Température : -20 °C à +60 °C
