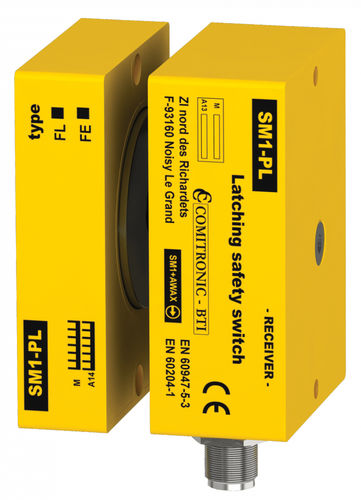

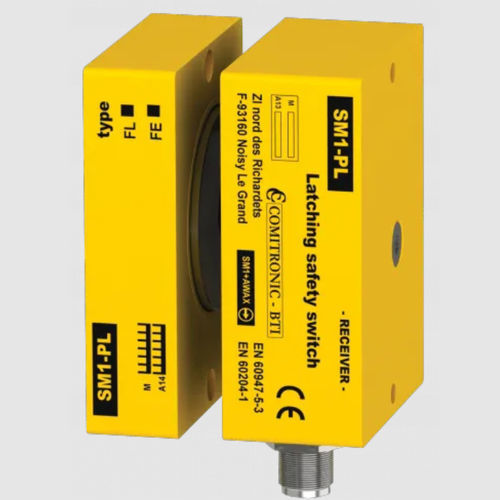

Dispositif de verrouillage électromagnétique SM1 series

Verrouillage commandé électromagnétique de sécurité avec force 580 N Verrouillage hors-tension ou sous-tension des carters de machines Contrôle la fermeture de protecteur machine pour environnement sévère Version 100% inox disponible • Niveau de performance avec contrôleur AWAX : jusqu’à PL=e • Catégorie de sécurité : jusqu’à 4 avec contrôleur AWAX ou automate de sécurité SIL 3 • Temps avant défaillance dangereuse : MTTFd = 100 ans • Distance maxi d’activation de la détection : 2 mm • Force de maintien : jusqu’à 580 N • Contacts sécurité/diagnostic : 2 x NO 250mA max/24V redondants et 1 x PNP 250mA • Codage de la détection : mono-code inviolable • Indication : led • Réarmement : automatique ou commandé (réf + OP) • Fixation : 4 vis M4 (inviolables sur les nouvelles générations et en option réf : BH4) • Position de montage : 1 • Matière boîtier : INOX 316L poli miroir (version OX) ou POLYCARBONATE (version PL) • Matière ventouse : INOX (SM1 + OX) ou acier (SM1 + PL-AC) • Connexion électrique : cordon 50cm PUR avec connecteur M12 • Étanchéité : IP 67/68 • Température : -25 °C à +50 °C • Marquage : gravure laser avec poinçonnage mécanique du n° de série pour traçabilité permanente (version OX) ou sérigraphie + n° de série pour traçabilité (version PL) Exemples d’application pour la sécurité machine avec SM1-OX-EOP - Verrouillage hors-tension - Application de la tension de commande du déverrouillage, les contacts de sécurité s’ouvrent - La porte est toujours fermée - Dès l’ouverture de la porte par l’opérateur, la ligne auxiliaire se ferme
