Tour conventionnel CM
horizontal2 axesuniversel

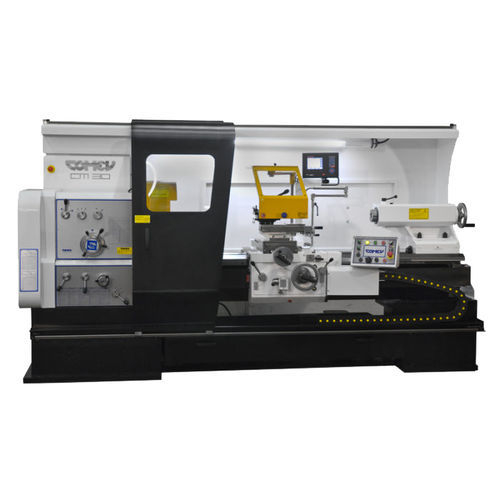

Tour conventionnel - CM - COMEV Spa - horizontal / 2 axes / universel
Tour conventionnel - CM - COMEV Spa - horizontal / 2 axes / universel
Tour conventionnel - CM - COMEV Spa - horizontal / 2 axes / universel - image - 2
Tour conventionnel - CM - COMEV Spa - horizontal / 2 axes / universel - image - 3
Tour conventionnel - CM - COMEV Spa - horizontal / 2 axes / universel - image - 4
Tour conventionnel - CM - COMEV Spa - horizontal / 2 axes / universel - image - 5
Tour conventionnel - CM - COMEV Spa - horizontal / 2 axes / universel - image - 6
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de commande
conventionnel
Orientation de la broche
horizontal
Nombre d'axes
2 axes
Structure
universel
Nez de broche
D1-8
Système d'entraînement
poussé à courroie
Applications
pour usage intensif, pour métal, pour pièce de grand diamètre, pour usinage d'arbres et de pièces arbrées, pour pièces longues
Performance
de haute précision, puissant, de précision, haute rigidité
Fonction combinée
d'alésage, de rectification, filetage
Diamètre

Min: 300 mm
(11,81 in)

Max: 800 mm
(31,5 in)

Vitesse de rotation

Min: 26 rpm
(163,363 rad.min-1)

25 rpm, 1 610 rpm
(157,08 rad.min-1, 10 115,928 rad.min-1)

Max: 1 610 rpm
(10 115,928 rad.min-1)

Diamètre de la pièce

Min: 10 mm
(0 in)

Max: 800 mm
(31 in)

Longueur de la pièce

Min: 1 000 mm
(39 in)

Max: 5 000 mm
(197 in)

Longueur de coupe maximale

Min: 750 mm
(30 in)

Max: 4 750 mm
(187 in)

Passage de barre

110 mm
(4 in)

Avance rapide sur X

2 m/min

Avance rapide sur Z

3 m/min

Puissance nominale

Min: 7,5 kW
(10,2 hp)

7,5 kW, 9,2 kW
(10,2 hp, 12,5 hp)

Max: 9,2 kW
(12,5 hp)

Capacité liquide de coupe

Min: 100 l
(26 gal)

Longueur hors tout

2 880 mm, 3 350 mm, 5 850 mm
(113 in, 132 in, 230 in)

Largeur hors tout

1 047 mm
(41 in)

Hauteur totale

1 620 mm
(64 in)

Poids

Min: 3 800 kg
(8 378 lb)

Max: 6 700 kg
(14 771 lb)

Description

Une ligne classique de haute qualité. Issu de la tradition italienne des machines-outils, le modèle de tour CM est la machine qui doit toujours se trouver dans un atelier. Qu'il soit utilisé souvent ou sporadiquement, il est toujours prêt à donner le meilleur de lui-même pour l'entretien, l'outillage et les usinages spéciaux. Soucieux du détail, mais sans fioritures, c'est un tour de haute qualité dont les composants sont faits pour durer. Rigide et robuste, il convient à l'usinage moyennement lourd tout en restant une machine remarquablement facile à manipuler. Tête Monobloc en fonte avec différentes hauteurs d'arbre, elle contient une boîte de vitesses à 16 rapports à progression géométrique. Equipée d'un double embrayage mécanique ou électrique, d'engrenages de qualité ISO 5, cémentés, trempés et rectifiés pour obtenir une précision des engrenages et un faible niveau sonore. CAM LOCK 8" alésage de la broche 110 cémentée, trempée, finement rectifiée et montée sur des roulements à rouleaux coniques de grande précision, assurant des niveaux de rugosité d'usinage tels qu'ils éliminent la nécessité de certains processus de rectification sur les pièces. Stabilité thermique et lubrification par l'huile de la pompe à engrenages spéciale. Boîte Norton La fonderie monobloc fermée à bain d'huile contient des engrenages et des arbres en C40, trempés, rectifiés et montés sur des roulements. Elle permet d'obtenir 72 avances et 52 pas de filetage sans changement d'engrenage externe dans les différents systèmes métriques, Whithworth, Diametral Pitch, anglais. Chariots Le chariot de taille appropriée est rigide et stable dans les différents modes d'usinage tout en restant agile et sensible lors des opérations avec les manivelles mécaniques. Vis à tête finement usinée en acier 38 NcD4 avec écrous en bronze à haute résistance.

---
