Robot articulé NJ4-165-3.4 SH
6 axesde manutentionpour l'assemblage

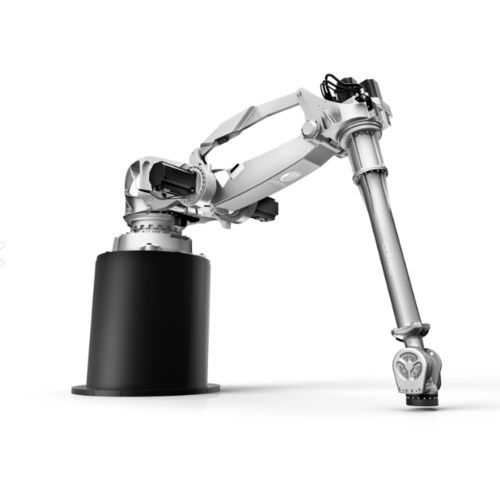

Robot articulé - NJ4-165-3.4 SH - COMAU - 6 axes / de manutention / pour l'assemblage
Robot articulé - NJ4-165-3.4 SH - COMAU - 6 axes / de manutention / pour l'assemblage
Robot articulé - NJ4-165-3.4 SH - COMAU - 6 axes / de manutention / pour l'assemblage - image - 2
Robot articulé - NJ4-165-3.4 SH - COMAU - 6 axes / de manutention / pour l'assemblage - image - 3
Robot articulé - NJ4-165-3.4 SH - COMAU - 6 axes / de manutention / pour l'assemblage - image - 4
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
articulé
Nombre d'axes
6 axes
Fonction
de manutention, pour l'assemblage, d'emballage, de soudage par points, de mesure
Montage
monté sur console
Niveau de protection
IP65
Autres caractéristiques
compact
Charge maximale

165 kg
(363,763 lb)

Rayon d'action

3 377 mm
(132,95 in)

Répétabilité

0,1 mm
(0,0039 in)

Poids

1 430 kg
(3 152,6 lb)

Description

Automatisation flexible à faible encombrement Svelte et compact, le design interne entièrement intégré de nos robots à poignet creux garantit des performances et une efficacité accrues pour des coûts de maintenance plus bas ou moins de risques d'arrêt de la production. En un mot, la perfection. Caractéristiques techniques Nombre d'axes 6 Charge supplémentaire sur l'avant-bras (kg) 50 Couple sur l'axe 4 (Nm) 1089 Couple sur l'axe 5 (Nm) 804 Couple sur l'axe 6 (Nm) 411 Course sur l'axe 1 +/- 180° (85°/s) Course sur l'axe 2 -50° / +170° (90°/s) Course sur l'axe 3 -19,4° / -288° (110°/s) Course sur l'axe 4 +/- 200° (130°/s) Course sur l'axe 5 +/- 200° (140°/s) Course sur l'axe 6 +/- 200° (170°/s) Bride de raccordement d'outil ISO 9409 - 1 - A 160 ISO 9409 - 1 - A 200 Classe de protection IP65 Position de montage Shelf Zones opérationnelles A (mm) 3027 Zones opérationnelles B (mm) 3377 Zones opérationnelles C (mm) 472 Zones opérationnelles D (mm) 323 Zones opérationnelles E (mm) 2027 Zones opérationnelles F (mm) 850
