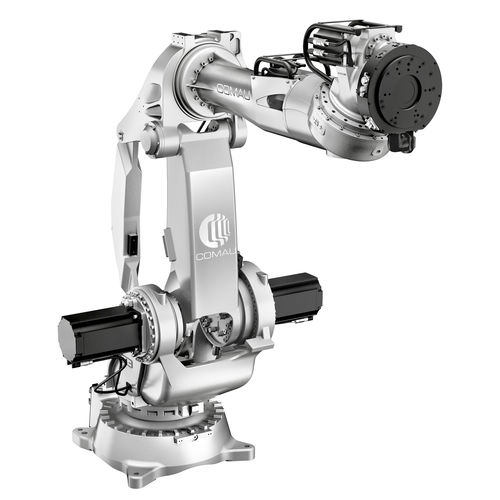

Robot articulé NJ4-220-2.46 axesde manutentionpour l'assemblage
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- articulé
- Nombre d'axes
- 6 axes
- Fonction
- de manutention, pour l'assemblage, d'emballage, de soudage par points
- Montage
- au sol, pour montage au plafond
- Niveau de protection
- IP65
- Autres caractéristiques
- compact
- Charge maximale
220 kg
(485,017 lb)- Rayon d'action
2 417 mm
(95,16 in)- Répétabilité
0,15 mm
(0,0059 in)- Poids
1 260 kg
(2 777,8 lb)
Description
Quand précision rime avec répétabilité
Svelte et compact, le design interne entièrement intégré de nos robots à poignet creux garantit des performances et une efficacité accrues pour des coûts de maintenance plus bas ou moins de risques d'arrêt de la production. En un mot, la perfection.
Caractéristiques techniques
Nombre d'axes
6
Charge supplémentaire sur l'avant-bras (kg)
25
Couple sur l'axe 4 (Nm)
1320
Couple sur l'axe 5 (Nm)
950
Couple sur l'axe 6 (Nm)
690
Course sur l'axe 1
+/- 180° (100°/s)
Course sur l'axe 2
-75° / +95° (90°/s)
Course sur l'axe 3
-10° / -256° (110°/s)
Course sur l'axe 4
+/- 200° (130°/s)
Course sur l'axe 5
+/- 200° (125°/s)
Course sur l'axe 6
+/- 200° (170°/s)
Bride de raccordement d'outil
ISO 9409 - 1 - A 125 ISO 9409 - 1 - A 160
Classe de protection
IP65
Position de montage
Floor / Ceiling
Zones opérationnelles A (mm)
2847
Zones opérationnelles B (mm)
2417
Zones opérationnelles C (mm)
2241
Zones opérationnelles D (mm)
465
Zones opérationnelles E (mm)
436
