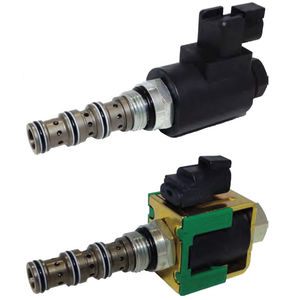

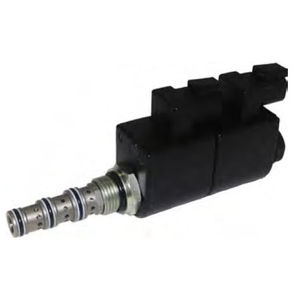

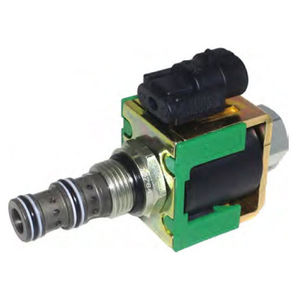

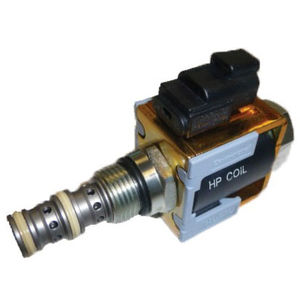

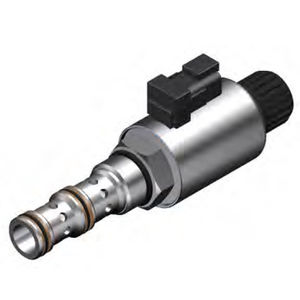

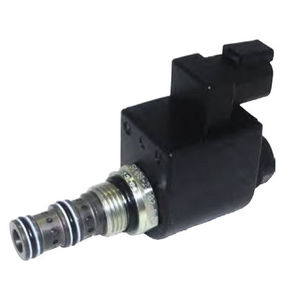

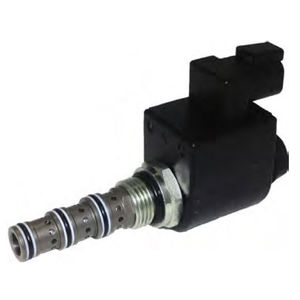

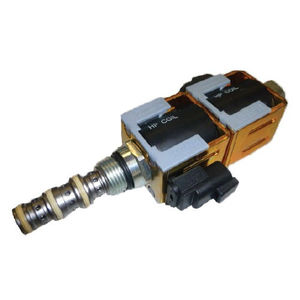

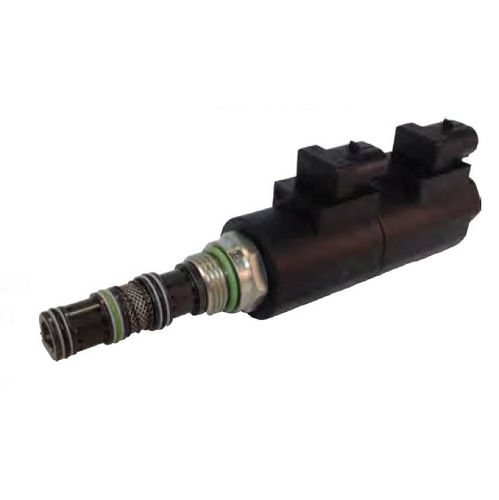

Électrovanne à commande directe SV10-34-14

2 voieshydrauliqueà tiroir

C'est un à action directe, 3 positions, vanne électromagnétique à bobine de 4 manières. Une fois désactivé, le SV10-34-14 permet l'écoulement de 3 à 2 gauches et le port 4 1. Quand la bobine S1 active, les décalages de bobine dans la position de flotteur, permettant à l'écoulement de 2 et de 4 gauches de mettre en communication 1, tout en bloquant l'écoulement à 3. gauches. Quand la bobine S2 active, la bobine décale pour permettre l'écoulement de 2 à 1 gauches, et le port 4 3. Le SV10-34-14 vient standard avec une un-direction, dépassement manuel de punaise. Quand le dépassement manuel est poussé, les décalages de bobine suivant la logique d'activer S2. Le SV10 emploie une cavité de 10 tailles et un filtre facultatif de 500 microns est disponible. Applications Ces valves sont typiquement utilisées pour le contrôle directionnel pour des fonctions de moteur ou de cylindre, pour fonctionner en avant, renverser, ou flottez librement. Les demandes de ce schéma incluent des balayeuses (balayez le contrôle de taille) et la taille d'en-tête d'andaineur. Utilisez une valve réduisant la pression avant le port de « P » pour contrôler la force. Cette valve peut également être appliquée à une commande s'inversante de fan avec une pompe à débit variable sous pression réglable. Le schéma permet au fan de décaler sans à-coup d'en avant pour renverser. En plus, si la commande de fan perd la puissance, les décalages de bobine dans la position centrale et la fan tourne dans la direction en avant. Cette valve peut fonctionner avec de la pression d'admission de la barre 315 sur le port 3 pour 300 000 cycles. Le port 1 peut être pressurisé à la barre 150, mais n'est pas prévu pour l'usage comme admission (réservoir seulement).
