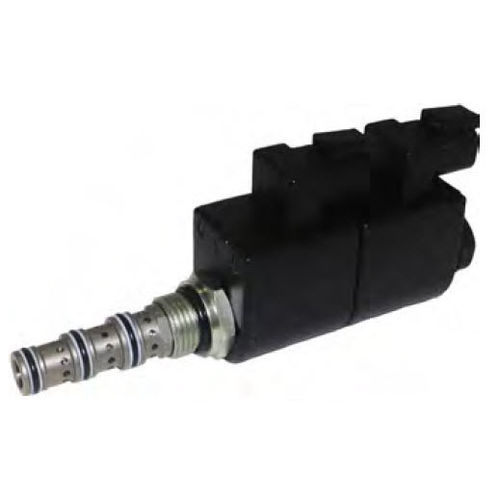

Électrovanne à commande directe SVxx-34-04 Series

4 voieshydrauliqueà tiroir

Vanne électromagnétique, à bobine, 3-Position, 4-Way, taille 08. Une fois désactivé, le SV08-34-03 est centre ouvert, et ouvre l'écoulement entre chacun des quatre ports. Quand la bobine S1 active, la bobine décale pour permettre à l'écoulement de 3 gauches de mettre en communication 4, et le port 2 1. Quand la bobine S2 active, la bobine décale pour permettre à l'écoulement de 3 gauches de mettre en communication 2, et le port 4 1. Suivez les limites fonctionnantes d'Envelope pour assurer le décalage de la valve lors du fonctionnement. Le SV08-34-03 vient standard avec une un-direction, dépassement manuel de punaise. Quand le dépassement manuel est poussé, les décalages de bobine suivant la logique d'activer S2. Applications Ces valves à bobine sont principalement utilisées dans des applications mobiles et industrielles pour commander la direction de l'écoulement dans un circuit. Les valves à bobine de solénoïde sont à action directe et répondent rapidement pour lover l'entrée de tension. Les valves de bobine auront une certaine fuite devant bobiner le dégagement, ainsi si votre application n'exige aucune fuite aux ports fonctionnants, appliquent un bas reniflard de fuite, comme le clapet anti-retour de PO, la valve de contrepoids, etc., en plus de cette vanne électromagnétique. Cette valve peut fonctionner avec de la pression d'admission de la barre 315 sur le port 3 pour 500 000 cycles. Le port 1 peut être pressurisé à la barre 210, mais n'est pas prévu pour l'usage comme admission (réservoir seulement).
