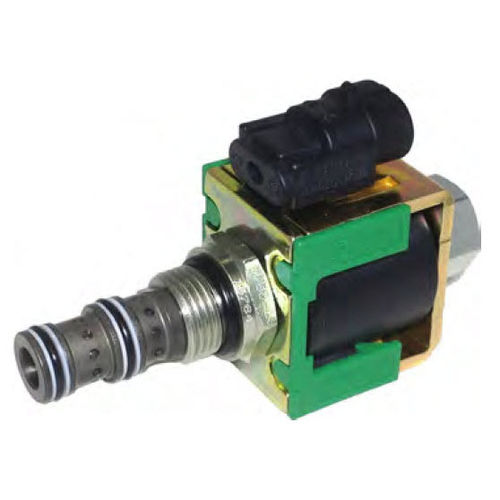

Électrovanne à commande directe SVxx-23-02 Series

3 voieshydrauliquede commande

C'est un à action directe, à trois voies, 2 la position, vanne électromagnétique à bobine. Recommandez les connexions suivantes : 3 gauches à l'admission, au port 1 au déclencheur et au port 2 à vidanger. Une fois désactivé, le SV08-23-02 permet à l'écoulement de 1 gauche de mettre en communication 2, alors que le port 3 est bloqué. Une fois activé, on permet à l'écoulement du port 3 de mettre en communication 1, alors que le port 2 est bloqué. Suivez les limites “d'enveloppe fonctionnante” pour assurer le décalage de la valve lors du fonctionnement. Applications Les applications communes incluent le contrôle marche-arrêt des cylindres, des embrayages, ou des moteurs à simple effet. Les valves à bobine de solénoïde sont à action directe et répondent rapidement pour lover l'entrée de tension. Les valves de bobine auront une certaine fuite devant bobiner le dégagement, ainsi si votre application n'exige aucune fuite aux ports fonctionnants, appliquent un bas reniflard de fuite, comme le clapet anti-retour de PO, la valve de contrepoids, etc., en plus de cette vanne électromagnétique. Cette valve peut fonctionner avec de la pression d'admission de la barre 315 pour 400 000 cycles.
