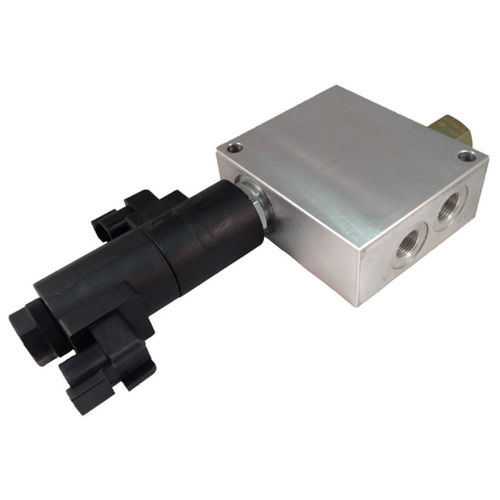

Répartiteur de débit hydraulique PFD10-OD

à priorité variableavec contrôle proportionel à distance

PFD10-OD : Diviseur de débit proportionnel, 10 taille, normalement ouverte, diviseur. C'est un proportionnel, compensé, normalement ouvert, écoulement se divisant, pré-a machiné HIC. Quand il n'y a aucun courant appliqué aux bobines, l'écoulement d'admission est divisé également entre les ports A et le B. comme exemple, si l'écoulement d'admission est de 40 LPM, le sortir met en communication A et B divisera également 20 LPM. La courbe de représentation ci-dessous montre des exemples d'écoulement d'entrée de 40, 20 et 10 LPM. L'écoulement minimum d'admission est de 10 LPM (2,6 gal/mn). Le rapport d'écoulement entre les ports A et B variera proportionnellement comme actuel est fourni aux bobines S1 ou S2. À mesure qu'actuel les augmentations pour lover S2, l'écoulement à B gauche augmenteront proportionnellement, alors que les diminutions gauches d'A, suivant les indications du graphique. Inversement, à mesure que les augmentations actuelles pour lover le S1, l'écoulement à A gauche augmenteront proportionnellement, tandis que les diminutions gauches de B. Notez que ceci n'est pas un combinateur, l'écoulement sort seulement des ports A et B. Connect l'orifice de vidange DR pour échouer, limitant la pression sur ce port à la barre 50 (720 livres par pouce carré). Applications Divisez proportionnellement l'écoulement d'entrée entre deux moteurs ou circuits hydrauliques (comme HICs). Les circuits qui peuvent tirer profit de ce HIC pré-machiné incluent n'importe quelle fonction où les moteurs ou le HICs exigent sans interruption l'écoulement, et vous doivent seulement contrôler proportionnellement la quantité d'écoulement entre eux. Réalisez l'écoulement qu'on peut répéter et charge-indépendant se divisant avec le compensateur intégré de pression. Voir la courbe de représentation ci-dessous pour des capacités de compensation. Note : Pour des performances optimales, installez avec la vanne électromagnétique dans la position horizontale, réduisant l'occasion pour l'air emprisonné dans la valve.
