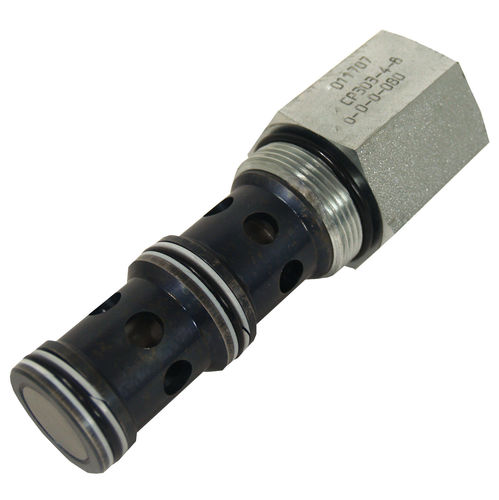

Vanne avec compensateur de pression CP300 Series

de contrôle de débit3 voies

Le CP300-4 est un compensateur de pression de type restrictif, à débit contrôlé, de taille 10. Les compensateurs de pression de type restrictif sont des vannes à trois orifices qui fonctionnent en série avec un orifice de commande fixe ou variable. Le compensateur de pression est situé en aval de l'orifice et est polarisé par ressort en position ouverte comme indiqué dans l'exemple de circuit. Le tiroir "détecte" la pression de chaque côté de l'orifice de contrôle et en modifie la restriction afin de maintenir une pression différentielle constante à travers l'orifice de contrôle, maintenant ainsi un débit constant. Application Les applications courantes incluent tout circuit qui nécessite un contrôle de débit compensé vers un actionneur ou un circuit. Les compensateurs de pression permettent au concepteur du circuit d'ajouter une compensation de pression à tout orifice fixe ou variable. Ainsi, le débit et la vitesse de rotation de l'actionneur qui en résulte sont maintenus quelles que soient les pressions du système et les pressions de service
