Électrovanne à commande assistée DCV 03 Series

4 voieshydrauliqueDIN

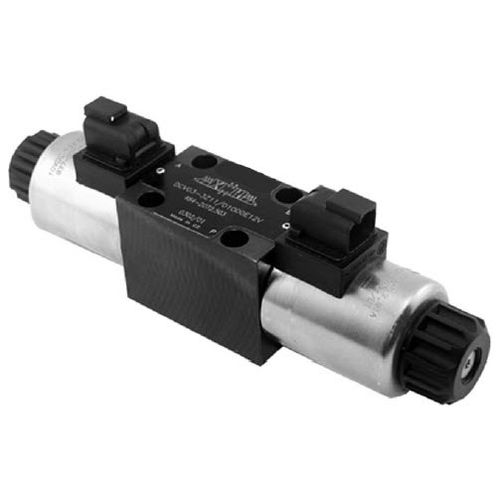

Les distributeurs DCV 03 se composent d'un corps (1), d'un tiroir de commande (5) avec deux ressorts de centrage (4) et d'électro-aimants de service cylindriques (2, 3). Les distributeurs à trois positions sont équipés de deux solénoïdes et de deux ressorts. Les distributeurs à deux positions ont soit un solénoïde et un ressort de rappel, soit deux solénoïdes et un dispositif d'encliquetage. Les solénoïdes de fonctionnement sont en courant continu. Pour l'alimentation en courant alternatif, les solénoïdes sont équipés d'un redresseur qui est intégré directement dans la bobine. Les connecteurs (6, 7) peuvent pivoter de 90°. En desserrant l'écrou (8), les solénoïdes peuvent tourner de 360°. Ceci permet de remplacer les solénoïdes sans ouvrir les vannes. En cas de dysfonctionnement de l'électro-aimant ou de panne de courant, le tiroir peut être actionné par commande manuelle (9), à condition que la pression dans l'orifice en T ne dépasse pas 25 bar[360 psi]. Le corps de vanne (1) est phosphaté. Les solénoïdes de service (2, 3) sont zingués. - Distributeurs 3 positions, 4 voies et 2 positions, 4 voies - Electro-aimants de service cylindriques avec bobines de commande séparées - connecteur orientable à 90° - Bobine à 4 étages - dépendance fonctionnelle réduite à la viscosité du fluide - Bouton-poussoir de commande manuelle - Dimensions de montage selon ISO 4401- 03-02-02-0-94 et DIN 24340-A6
