Relais de surveillance de facteur de puissance RP81 series

1NO/NFtriphaséAC

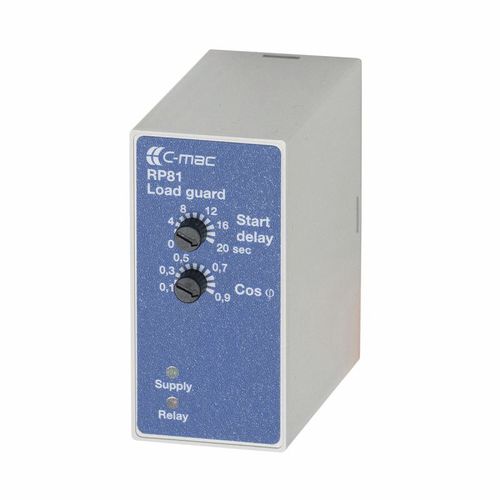

○Surveille la charge des moteurs triphasés ○Mesure le facteur de puissance (cos phi) ○Temporisation réglable 0-20 sek. par démarrage ○Sélection de la coupure du relais par sur- et sous-charge ○Sortie relais unipolaire ○Alimentation 230V AC / 400V AC Le module C-mac® type RP81 est utilisé pour surveiller la charge des moteurs triphasés, car l'angle de phase entre la tension et le courant du moteur (cos phi) change dynamiquement avec la charge mécanique du moteur. Le changement le plus important se produit lorsque la charge du moteur est comprise entre 0 et 60%. Par conséquent, le RP81 est adapté à la surveillance des cales, au fonctionnement à sec des pompes, etc. Le RP81 peut être connecté directement aux moteurs avec un courant nominal jusqu'à 6 A. Si le courant du moteur est plus important, un transformateur de courant standard doit être utilisé pour la surveillance. Le module est équipé d'un délai de démarrage réglable, qui garantit que le relais reste activé, quelle que soit la charge, lorsque le moteur démarre.
