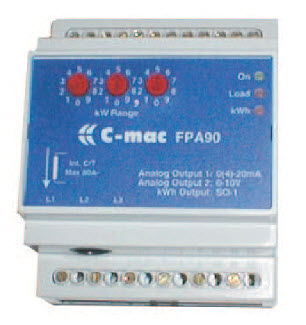

Système de surveillance de puissance FPA90

de mesurede transformateur

Surveillance de la consommation électrique des moteurs triphasés, etc. Tensions de mesure 3 x 380 V à 3 x 460 VAC Transformateur de courant intégré pour une surveillance directe jusqu'à 80 A Plages de mesure sélectionnables de 0,1 kW à 70 kW Sorties analogiques et sortie impulsionnelle pour kWh Diviseur sélectionnable et fonction moyenne Fabriqué en conformité avec les réglementations CE et CEM C-mac FPA90 surveille la puissance consommée sur les charges triphasées symétriques comme les moteurs, etc. L'appareil dispose d'un transformateur de courant intégré, permettant de surveiller des charges jusqu'à 460 VAC - 80 A direct Le convertisseur est raccordé à la même tension d'alimentation triphasée que la charge, et l'une des phases est laissée dans le trou de l'unité, pour la surveillance du courant de charge La plage de dosage souhaitée (en kW) est réglée sur 3 commutateurs rotatifs à l'avant de l'appareil Le convertisseur est alimenté par des sorties courant et tension analogiques et une sortie impulsionnelle, et les sorties sont au maximum lorsque la puissance surveillée est la même que la plage de mesure sélectionnée. Toutes les sorties sont séparées galvaniquement de la tension d'alimentation. De plus, l'appareil dispose de 3 entrées numériques pour la sélection du signal de sortie analogique, du rapport d'impulsions et du filtre d'entrée. Le filtre d'entrée est utilisé si la charge est très instable, de cette façon, le signal de sortie est plus stable. L'appareil est également fourni avec 3 voyants LED
