Machine de marquage à percussion Slide-A-Mark series

intégrablepneumatique

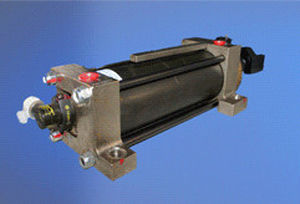

Slide-A-MarkTM 751 et 851 Modèle 751 8 tonnes et 851 10 tonnes : Ces systèmes offrent le plus grand nombre d'options d'intégration. La fonction Slide-A-Mark agit comme un dispositif d'auto-serrage et permet une fixation minimale. L'orientation radiale de la tige devient infinie en desserrant le collier de serrage avant de la tige. Les modèles 751 et 851 sont également proposés avec une large gamme de supports et de têtes de numérotation. Caractéristiques : - 5 styles de tiges standard pour maintenir les timbres offrent plusieurs caractères OA ou OAS75, un seul caractère OB, un montage d'outillage standard à verrouillage à bille OK, ou un montage de tige de presse personnalisé OH. - 4 courses d'approche différentes : 2 ½", 4", 6" et 8". Des longueurs de course de 10" et 12" sont disponibles sur demande. - Les capteurs de position intégrés offrent un avantage supplémentaire aux intégrateurs. Ces unités offrent la caractéristique supplémentaire d'un capteur de position d'avance et de retour en option. - Le marqueur standard nécessite de l'air lubrifié. La version NL non lubrifiée est requise pour l'air "sec". Spécifications techniques Tuyau d'air recommandé : 3/8" I.D. minimum Vanne d'air recommandée : électrovanne à 4 voies 3/8" Pression de fonctionnement : 20 à 80 psi Pression de marquage max. Pression de marquage : Pour 751 = 16000 lbs (à 80 psi) Pour 851 = 20000lbs (à 80 psi) Capacités de marquage Tige Style "B (1) Pc CM9X insert rond caractère de 1/16" à ¼". Insert multi-caractères disponible pour les caractères plus petits. Capacités de timbrage Tige Style "A (10) Pc's 1/16 Char. Inserts de timbres CMG06 (5) Pc's 1/8 Char. Plaquettes de timbre CMG13 Capacités de timbrage de la tige style "AS75" (12) Pc's 1/16 Char. Inserts de timbres CMG06 (6) Pc's 1/8 Char. Tampon encreur CMG13 Support d'outillage Style de tige "K Support à verrouillage à bille pour l'outillage standard, y compris les supports et les têtes de numérotation
