Machine de marquage à percussion 98 series

intégrablepneumatique

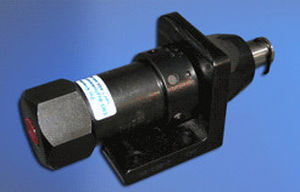

Modèle 98 : Marteau pneumatique à impact à simple effet de 8 tonnes Modèle 98 8-TON : Le cylindre de marquage à impact à usage intensif Columbia modèle 98 est similaire au marqueur modèle 88. Cependant, le 98 délivre une force d'impact beaucoup plus grande (jusqu'à 8 tonnes à 80 psi). Le 98 a également des amortisseurs brevetés aux deux extrémités de la course pour éviter d'endommager le marqueur en cas de choc sur la course avant et réduire le choc sur la course de retour. La tige a une action de retour à ressort tandis qu'un système efficace d'évacuation de la pression permet une course de retour instantanée. Les marqueurs à impact pneumatiques modèle 98 ont une tige clavetée non rotative et une course de 2,5 pouces. - 3 Les styles de montage comprennent un support angulaire standard, un support angulaire inversé et une sous-plaque droite. Des montages spéciaux sont disponibles sur demande. - 3 styles de tiges standard pour maintenir les timbres offrent plusieurs caractères OA ou OAS75, et un seul caractère OB - 2 emplacements différents pour l'orifice d'air : orifice d'extrémité standard ou orifice latéral pour les installations à espace restreint - Le système standard nécessite de l'air lubrifié Spécifications techniques Tuyau d'air recommandé : ½" I.D. minimum Vanne d'air recommandée : électrovanne à 3 ou 4 voies ½" Pression de fonctionnement : 20-80 psi Pression de marquage maximale : 16,000 lbs. (à 80 psi) Capacités de marquage Tige Style "B (1) Pc CM9X insert rond caractère de 1/16" à 3/8". Un insert multi-caractères est disponible pour les caractères plus petits. Capacités de timbrage de la tige style "A" (10 pièces) (10) Pc's de caractères de 1/16". Inserts de timbres CMG06 (5) Pc's 1/8" Char. Tampon encreur CMG13 Capacités de timbrage Tige style "AS75" (12 pièces) (12) Pc's 1/16" Char. CMG06 Inserts de timbres (6) Pc's 1/8" Char. Tampon encreur CMG13
