Machine de marquage à percussion Mite-E-Mark series

intégrablecompactepneumatique

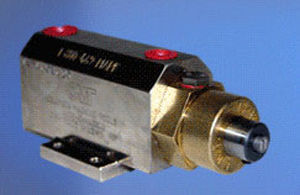

Modèle 78 : Mite-E-Mark Marqueur à impact pneumatique à double effet Modèle 78 : Cet outil de marquage pneumatique offre 18 fois la force d'un cylindre pneumatique de même alésage. La construction compacte permet à ce marqueur d'être installé dans un espace limité. Caractéristiques : - 2 styles de base incluent Standard ou Submersible. Les modèles Submersibles sont spécialement recouverts d'un matériau non corrosif pour une protection supplémentaire. - Styles de montage en pied ou à l'arrière - La tige clavetée sert à maintenir l'orientation des caractères, tandis que la tige non clavetée permet aux caractères de pivoter et constitue une unité plus petite - 4 Différents styles de tiges pour maintenir les timbres offrent des poches carrées "A" à plusieurs caractères, et des poches rondes "B" à un seul caractère, en plus de la rétention par vis de pression de style "O", et de la rétention par broche/anneau de style "G". La tige de style "G" est recommandée pour les systèmes sensibles aux vibrations - 2 courses d'approche du cylindre différentes : 1" et 2" - Les capteurs de position intégrés offrent un avantage supplémentaire aux intégrateurs - Le système standard nécessite de l'air lubrifié. La version NL non lubrifiée est requise pour l'air "sec". Spécifications techniques Tuyau d'air recommandé : ¼" I.D. minimum Vanne d'air recommandée : Vanne CMT TP ou ¼" 4 voies Pression de fonctionnement : 20-80 psi Max. Pression de marquage : 1500lbs (à 80 psi) pour une course de 1" et 2200 lbs (à 80 psi) pour une course de 2" Capacités de marquage Tige Style "B" (1) Pc. Insert de timbre CM7X. Les inserts CM7X peuvent marquer jusqu'à un caractère de 3/16". Capacités de marquage Tige Style "A (4) Pc's 1/16" Char. Tampon encreur CMF06 (2) Pc's 1/8" Char. Tampon encreur CMF13 Capacités de timbre Tige Style "GB" (1) (1) Pc. Tampon encreur CM7G. Les inserts CM7G peuvent marquer jusqu'à un caractère de 3/16". Capacités de tampon Style de tige "GA" (4 pièces) (4) Pc's de caractères de 1/16". Tampon encreur CMV06
