Système de calibration de champ électromagnétique HE18

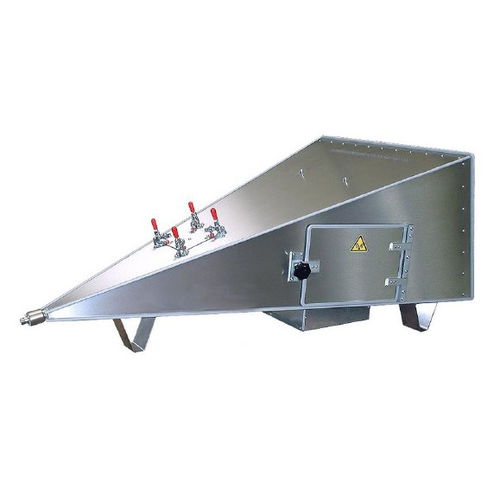

Cellule GTEM : La chambre à ondes électromagnétiques GHz, qui reçoit le signal de sortie de la forme le champ électrique requis, et l'intensité du champ peut être mesurée par l'amplificateur de puissance sonde d'intensité de champ électrique. Générateur de signaux : avec interface GPIB, mode de fonctionnement hors ligne ou en ligne en option. La fréquence peut aller jusqu'à 18 GHz et peut être contrôlée par ordinateur lorsqu'elle est en ligne. Amplificateur de puissance : le signal faible de la source de signal est amplifié par l'amplificateur de puissance et envoyé à la cellule GTEM pour former l'intensité de champ électrique requise. Sonde de champ électrique standard : L'intensité du champ électrique dans la cellule GTEM peut être mesurée et la valeur affichée sur le moniteur d'intensité de champ par un câble dédié. Moniteur d'intensité de champ : Le signal de la sonde d'intensité de champ électrique est traité et le la valeur de l'intensité du champ électrique de la sonde dans le GTEM est affichée à l'écran. PC calibré : Ajuster la source du signal et la fréquence manuellement par l'intensité du champ de surveillance.
