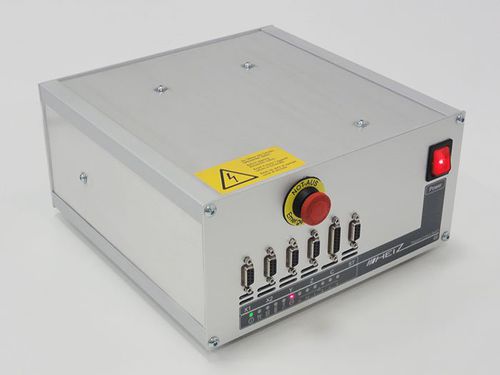

contrôleur de moteur pas à pas à 5 canaux / Contrôleur CNC avec technologie SMD actuelle
Tension principale 115 - 240 Volt / 47 - 63 Hz.
Courant moteur 5 x 3,5 Ampère
Contrôleur micropas Résolution 1/10-Pas / 2000 Pas/Rev.
5 Connexions pour 5 moteurs sans balais / moteurs pas à pas
Connexion par port parallèle et logiciel WIN PCNC Light, Economy ou USB avec WIN PCNC USB ou version Profi. ( Egalement possible : MACH3, USBCNC, NC-Easy LINUX EMC et LINUX CNC et bien d'autres logiciels de pilotage de moteurs pas à pas)
fonction "Sleep" pour contrôler la baisse de courant
Connexion du moteur d'oscillation 24 Volt par PWM contrôlable (par exemple : couteau tangentiel) ou 24 Volt constant pour le moteur Break par ST-plug
2 relais pour maximum 1200 Watt par Software commutable (à partir de WIN PCNC Light), 230 Volt, max. 6,0 A / Fiche (par exemple compresseur d'air, refroidissement, échappement, extraction de poussière).
0 - 10 Volt pour la connexion d'un convertisseur HF pour une broche haute fréquence
12 LEDs d'état pour la surveillance de toutes les fonctions importantes (Power, Toggle, Move, X, Y, Z, C ; Overheat, Emergency stop, Relais : Broche / Refroidissement, Court-circuit)
Possibilité de connexion de 4 interrupteurs de fin ou de référence et d'un interrupteur d'arrêt d'urgence. Référence et un interrupteur d'arrêt d'urgence
Connexion du moteur par D-Sub 9-pin. (Axe C : 15 broches.)
Interrupteur d'arrêt d'urgence
Protection contre la surchauffe
Protection contre les courts-circuits
En raison de la demande à près de 90% d'une commande à micropas à 5 canaux et de l'extension ultérieure d'un axe supplémentaire, la production de la commande à 4 canaux ne sera plus assurée dans un avenir proche !
---
