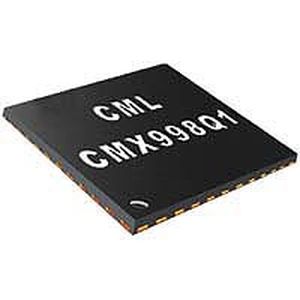

Circuit intégré transmetteur radio sans fil CMX998

RF

Un émetteur à boucle de rétroaction cartésienne (CFBL) améliore l'efficacité et la linéarité des émetteurs pour les systèmes de modulation à enveloppe non constante. Le CMX998 est une solution intégrée pour un émetteur linéaire à boucle de rétroaction cartésienne (CFBL). Agissant comme un mélangeur en quadrature à conversion directe de I et Q vers la sortie RF, il offre la possibilité de linéariser l'amplificateur de puissance (PA) via la rétroaction de la sortie du PA. Il comprend des voies de transmission et de rétroaction, un circuit d'oscillateur local comprenant un contrôle de la phase de la boucle, un détecteur d'instabilité et des amplificateurs opérationnels non engagés pour le conditionnement du signal d'entrée. Les entrées différentielles sont idéales pour une connexion directe aux modems standard et aux circuits intégrés d'interface tels que le modem de données QAM CMX7163 de CML, le modem de données sans fil multimode CMX7164, le processeur de signaux en bande de base AIS CMX910 et bien d'autres ! Gamme de fréquence : 30MHz à 1GHz Bruit large bande : -148dBc/Hz Interface série C-BUS (compatible SPI) Contrôle de gain, amplificateur d'erreur Convertisseur ascendant pour la voie directe Convertisseur descendant pour la linéarisation par rétroaction Contrôle du déphasage de la boucle à 360 degrés Sortie de mesure du décalage CC Fonction en boucle ouverte, détecteur d'instabilité Gains de linéarisation de 30dB ou plus réalisables Interface numérique flexible Terminaux TETRA/TETRA2 APCO P25 Phase 2 Radio définie par logiciel (SDR) Systèmes d'aviation Terminaux mobiles par satellite Schémas de modulation linéaire : QPSK, pi/4 DQPSK, 8PSK, QAM, OFDM, F4FM
