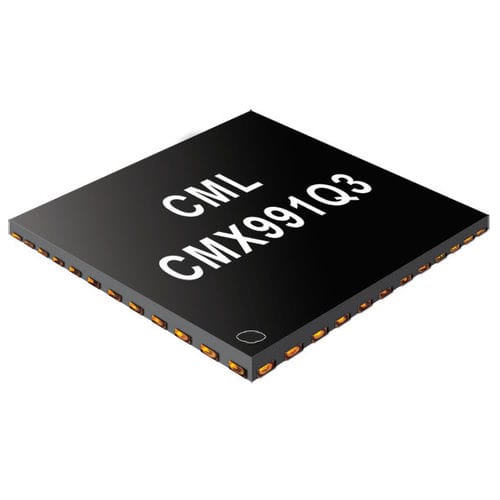

Émetteur-récepteur radio CMX991

circuit intégréhaute performancehalf-duplex

Le CMX991 est un émetteur-récepteur RF en quadrature monopuce, de haute performance et de faible coût, qui fournit les fonctions de base nécessaires pour mettre en œuvre un émetteur et un récepteur radio complet. Il fonctionne de 100MHz à 1GHz et son architecture I/Q supporte plusieurs types de modulation et de bandes passantes avec une seule conception radio. Le CMX991 semi-duplex intègre des modulateurs Tx, des démodulateurs Rx, des sous-systèmes IF PLL et IF VCO pour minimiser les circuits externes nécessaires à la mise en œuvre d'une puce émettrice-réceptrice RF complète. Les modes sélectionnés par l'utilisateur répondent aux différentes exigences des applications. Le trajet Tx comprend un modulateur I/Q pour générer avec précision une modulation à la fréquence FI, qui peut ensuite être traduite à la fréquence RF finale par un système intégré de convertisseur élévateur d'image.la sortie FI du modulateur I/Q est également disponible pour une conversion en RF via des circuits externes, si on le souhaite. Le chemin Rx comprend un 1er mélangeur Rx intégré ayant deux sorties pour prendre en charge deux choix de filtres externes de 1ère FI, puis un MUX d'entrée intégré 2:1 suivi de fonctions de mesure de niveau de signal VGA et large bande, pour prendre en charge la mise en œuvre de l'AGC. Le signal de la première fréquence intermédiaire est ensuite soit démodulé en I/Q jusqu'à la fréquence intermédiaire nulle, soit mélangé à une sortie de fréquence intermédiaire basse. Le CMX991 offre des options de sortie Rx différentielle et asymétrique et des amplificateurs différentiels pour un conditionnement flexible du signal. Émetteur-récepteur RF haute performance (100MHz à 1GHz) Fonctionnement semi-duplex Rx : - Mélangeur RF avec sélection de sortie - Sélection de l'entrée de la 1ère FI - Amplificateur à gain variable (VGA) 1er IF - Indicateur de niveau du signal de la 1ère FI (SLI) - Démodulateur bimode - FI zéro I/Q avec sorties différentielles - Sorties FI sélectionnables (450 kHz ou 455 kHz) Tx : - Modulateur I/Q vers FI
