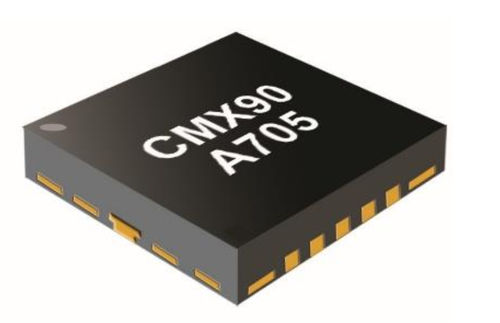

Amplificateur de puissance CMX90A705

linéaire

Le CMX90A705 est un amplificateur de puissance linéaire GaN à deux étages pour la bande Ka qui délivre une puissance saturée de 37,4 dBm (5,5 W) avec un gain de 16,5 dB pour les petits signaux. Il peut être utilisé comme étage d'attaque et comme étage final de sonorisation dans un terminal de communication par satellite commercial. Les ports RF sont nominalement adaptés à 50 Ω pour faciliter l'utilisation, avec des condensateurs de blocage DC intégrés à l'entrée et à la sortie RF. Le circuit imprimé comprendra des condensateurs de découplage du drain et de l'alimentation de la grille adaptés aux signaux modulés, par exemple QPSK. Le dispositif actif est fabriqué à l'aide d'un processus GaN-sur-SiC de pointe d'une longueur de grille de 0,15 µm et emballé dans un QFN à cavité d'air en plastique thermiquement amélioré de 4 x 4 mm. Caractéristiques Puissance de sortie saturée 37,4 dBm Gain de petit signal 16,5 dB Ports RF adaptés à 50 Ω et bloqués en courant continu ACPR meilleur que -28 dBc @ 30 dBm avg. Rendement de la puissance ajoutée 22 % @ Psat Biais double face Polarisation DC 100mA @ +27.5 V Applications Terminaux de télécommunications par satellite à haut volume Télécommunications Internet résidentiel par satellite VSAT commercial
