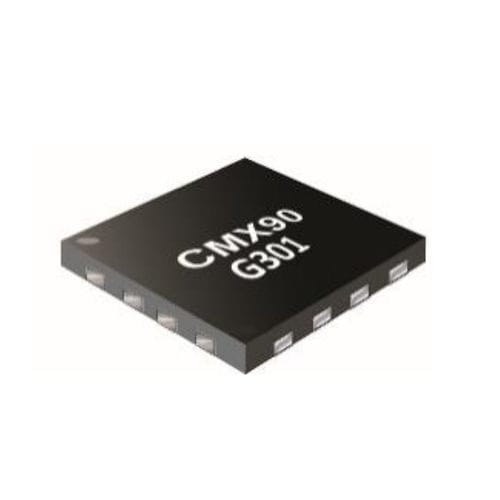

Amplificateur de puissance CMX90G301

RFMMICGaAs

Le CMX90G301 est un bloc de gain MMIC cascadable de 50 Ω à faible consommation qui convient à une grande variété d'applications sans fil fonctionnant dans la gamme de fréquences de 1,4 à 7,1 GHz. Le bloc de gain a une pente de gain positive de +2 dB sur toute la bande, éliminant le besoin d'égalisation et compensant l'augmentation des pertes du système avec la fréquence. Le CMX90G302 est hautement intégré pour faciliter l'utilisation, minimiser le nombre de composants et la surface de la carte. Les ports RF sont appariés sur la puce à 50 Ω avec des condensateurs de blocage du courant continu. Un circuit de polarisation active permet au dispositif de fonctionner sur une large tension d'alimentation de 2,7 V à 5 V avec un courant typique de 20 mA. L'utilisation de pHEMT GaAs permet d'obtenir une combinaison de faible puissance en courant continu, de faible bruit et de gain élevé. Une autre pièce, CMX90G301, est disponible pour les applications qui nécessitent moins de compensation de pente de gain. Caractéristiques Pente de gain positive +2dB Gain de petit signal 14,5 - 16,5 dB Faible facteur de bruit 2 dB Entrée et sortie adaptées à 50 Ω P1dB de sortie +11,5 dBm à 3,5 GHz 1.activation compatible avec la logique 8 V température de fonctionnement 105°C Applications Systèmes Tx et Rx infrastructure sans fil 4G / 5G TDD et FDD Amplificateur FI Bandes sans licence Bloc de gain à usage général Élimination de l'égaliseur passif
