Amplificateur de puissance CMX90A004
RFMMICde forte puissance

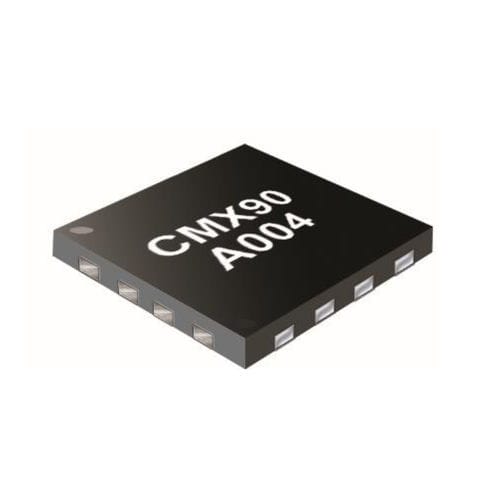

Amplificateur de puissance - CMX90A004 - CML Microcircuits - RF / MMIC / de forte puissance
Amplificateur de puissance - CMX90A004 - CML Microcircuits - RF / MMIC / de forte puissance
Amplificateur de puissance - CMX90A004 - CML Microcircuits - RF / MMIC / de forte puissance - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
RF, de puissance
Autres caractéristiques
de forte puissance, GaAs, MMIC
Tension

Max: 4,5 V

Min: 2,7 V

Puissance

2 W

Fréquence

Max: 960 MHz

Min: 860 MHz

Description

Le CMX90A004 est un amplificateur de puissance MMIC à deux étages, entièrement apparié, délivrant une puissance saturée de +32,5dBm pour une utilisation dans la gamme de fréquences 860 - 960 MHz, applicable aux bandes sans licence. Le dispositif est optimisé pour une efficacité maximale à des tensions de collecteur de 2,7 à 4,5 V, ce qui le rend adapté aux systèmes fonctionnant à partir d'une batterie Li-Ion à un seul élément. Le CMX90A004 est hautement intégré pour faciliter l'utilisation, minimiser le nombre de composants externes et réduire la surface de la carte. L'adaptation de l'entrée et de la sortie RF est incorporée sur la puce, ainsi qu'un circuit de polarisation active et un condensateur de blocage du courant continu d'entrée. Utilisant la technologie avancée GaAs HBT pour fournir une combinaison de rendement et de gain élevés, le CMX90A004 est destiné à un étage final de haute puissance pour les applications sans fil en bande ISM. Caractéristiques Puissance de sortie 32.5 dBm @ 3.6 V Entrée et sortie adaptées à 50 Ω Gain de petit signal 30 dB PAE élevé de 49 Contrôle de l'arrêt et de la puissance de sortie Applications Lecteurs automatiques de compteurs (AMR) Compteurs intelligents Modules sans fil Lecteurs RFID UHF Phase finale PA Internet des objets (IoT) 868 / 915 MHz ISM Systèmes alimentés par batterie Li-Ion Exigences en matière d'alimentation 2.7 V - 4,5 V

---
