Module modem de communication DE9941A
de donnéesUHFFSK

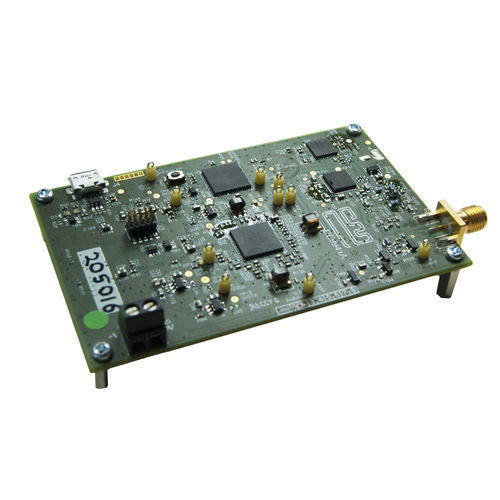

Module modem de communication - DE9941A - CML Microcircuits - de données / UHF / FSK
Module modem de communication - DE9941A - CML Microcircuits - de données / UHF / FSK
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de communication, de données
Réseau
UHF, FSK, QAM, sans fil
Application
industriel, pour applications IoT
Montage
SMD, intégré

Description

Le DE9941A est une plate-forme compacte de démonstration de modem de données sans fil UHF utilisant le récepteur à conversion directe CMX994E, l'émetteur à boucle de rétroaction cartésienne CMX998 et le modem de données sans fil multimode haute performance CMX7364. Le petit format de la plate-forme d'évaluation, de la taille d'une carte de crédit, est dû à la nature hautement intégrée des solutions CML IC et son architecture définie par logiciel permet de prendre en charge plusieurs largeurs de bande (12,5/25/50 kHz) et types de modulation avec une seule conception matérielle. Bien que les composants utilisés permettent un fonctionnement entre 100 MHz et 1 GHz, la conception est optimisée pour un fonctionnement dans la bande 350-400 MHz. La carte peut être utilisée pour démontrer les performances de réception et de transmission avec une modulation de type QAM, FSK et GMSK à plusieurs niveaux. En utilisant le contrôleur hôte ARM intégré, un émetteur-récepteur complet peut être démontré en interface avec un PC hôte via USB, avec des scripts disponibles pour configurer la carte en tant qu'émetteur-récepteur, ainsi que pour effectuer des tests BER et un fonctionnement en mode de transmission uniquement. Solution complète de modem UHF Contrôleur ARM intégré avec gestionnaire de scripts et interface USB Taille d'une carte de crédit - 87 mm x 55 mm Nombreux points de test pour l'interrogation du signal 12.prise en charge des canaux 5/25/50kHz Prise en charge de la modulation m-QAM 192kbps dans un canal 50kHz sortie d'émission de 1 Watt Conçu pour répondre aux normes EN 302 561 / EN 300 113 Modems VHF/UHF IoT industriel Télémétrie SCADA Cinématique en temps réel Systèmes militaires Modems satellite (étage FI)

---

Catalogues

DE9941A
DE9941A
4 Pages
