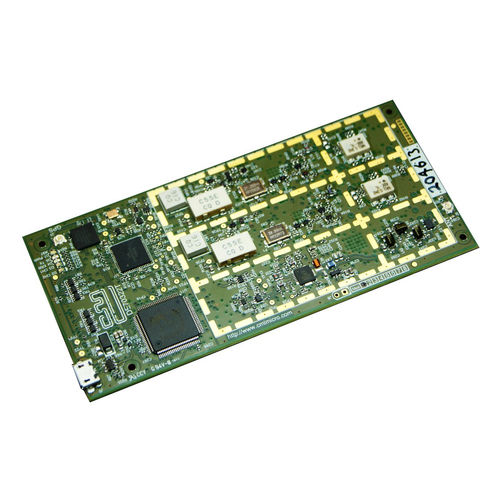

Microcontrôleur de communication DE70322T

10 bitsprogrammableARM

Le DE70322T est un démonstrateur de technologie AIS classe B/un ensemble de conception de référence qui permettra aux fabricants de déployer rapidement un émetteur-récepteur AIS classe B sur le marché. Cette plate-forme flexible offre une nouvelle voie à faible coût pour développer un émetteur-récepteur AIS de classe B, le faire certifier et le mettre sur le marché rapidement et sans problème. Le DE70322T met en œuvre un récepteur à deux canaux / un émetteur unique sur 161,975 MHz (canal AIS 1) et 162,025 MHz (canal AIS 2) avec un espacement des canaux de 25 kHz et un débit de données à l'antenne de 9600 bits/s. Les récepteurs sont programmables sur l'ensemble des canaux AIS. Les récepteurs sont programmables sur l'ensemble de la bande marine (156.000 à 162.050 MHz) tandis que l'émetteur est optimisé pour la bande marine supérieure (160.000 à 162.050 MHz). La conception est une plateforme flexible basée sur la bande de base AIS marine CMX7032 et le processeur de protocole. Images des fonctions Deux Function Images™ sont disponibles : fournissant un fonctionnement complet de l'AIS de classe B offrant un fonctionnement complet de l'AIS maritime de classe B avec l'ajout du fonctionnement d'exactTrax™ et d'exactSeNS Le microcontrôleur ARM embarqué (STM32F411VET6) permet à un hôte connecté à l'USB de contrôler directement le CMX7032 à l'aide du langage de traitement des scripts CML, mais il met également en œuvre une capacité Rx de base uniquement qui peut être utilisée directement avec un traceur PC approprié. Un en-tête JTAG permet aux concepteurs d'implémenter leur propre code et/ou de mettre en œuvre une pile de protocoles CSTDMA de classe B complète. La mémoire et la capacité de traitement sont suffisantes pour mettre en œuvre une pile de protocole SOTDMA de classe B (IEC 62287-2), mais la sortie RF de la carte est limitée à 2 W.
