Amplificateur RF CMX901

de puissancede tensionà gain élevé

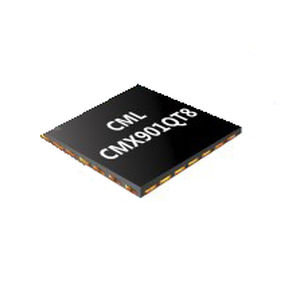

Un amplificateur de puissance RF (RF PA) est un élément clé de toute gamme d'émetteurs RF, la taille, l'efficacité et les performances globales étant des facteurs importants. Le CMX901 est un amplificateur de puissance RF à trois étages, à gain élevé et à haut rendement. Il convient parfaitement à une utilisation dans les bandes de fréquences VHF et UHF de 130MHz à 950MHz. Les premier et deuxième étages de l'amplificateur fonctionnent respectivement en mode classe A et classe AB, et le troisième étage fonctionne en mode classe C pour une efficacité maximale. Les circuits adaptés d'entrée et de sortie sont mis en œuvre via des composants externes et peuvent donc être ajustés pour obtenir une puissance et une efficacité maximales à la fréquence de fonctionnement souhaitée. Le CMX901 est disponible dans un boîtier WQFN 28 broches de 5 mm x 5 mm à faible résistance thermique. Large gamme de fréquence de fonctionnement 130MHz à 950MHz Puissance de sortie typique - 2,5W en fonctionnement à 160MHz - 1,8 W en fonctionnement à 435 MHz - 1.5W fonctionnant à 915MHz Gain de puissance élevé jusqu'à 40dB Rendement élevé de la puissance ajoutée jusqu'à 60% à VHF Tension d'alimentation à polarité unique 2,5V à 6V Petit boîtier WQFN 28 broches Communications de données sans fil FSK, FFSK/MSK, GFSK/GMSK, FSK multi-niveaux AIS marin de classe B et AIS marin-SART Lecteurs/écriture RFID Relevé automatique des compteurs (AMR) Réseaux de capteurs sans fil Systèmes Mesh/Ad hoc Systèmes de contrôle et de détection à distance Communications commerciales et grand public
