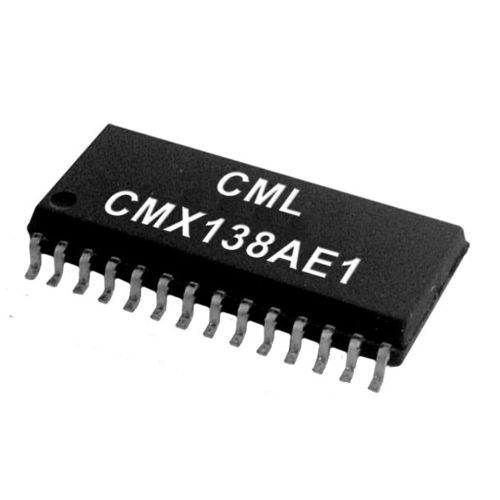

Circuit intégré programmable CMX138A

ASICanalogique

Le CMX138A est un brouilleur audio semi-duplex et un processeur de signalisation sub-audio pour les applications radio bidirectionnelles analogiques. Cela en fait un appareil adapté aux marchés de la radio de loisir (FRS, MURS, PMR446 et GMRS). Ce dispositif fournit un brouilleur audio à inversion de fréquence programmable par l'utilisateur avec compandeur et pré/désaccentuation - effectuant le traitement simultané de la signalisation sous-audio et en bande. D'autres caractéristiques comprennent : un canal ADC auxiliaire et une interface DAC auxiliaire (avec RAMDAC en option) pour faciliter la montée en puissance de l'émetteur. Le dispositif dispose de modes d'économie d'énergie flexibles et est disponible dans un boîtier TSSOP à 28 broches (E1). Ce circuit intégré amélioré et compatible avec les broches remplace le CMX138 Embrouilleur audio programmable Traitement complet de la bande audio : - Pré et dé accentuation - Compilateur - Embrouilleur - Filtres 2,55 et 3,0 kHz sélectionnables CAN et CNA auxiliaires Interface de contrôle/données série C-BUS vers le µContrôleur hôte Deux entrées analogiques (Mic. et Discriminateur) Ordre de traitement audio sélectionnable Signalisation sub-audio CTCSS et DCS Encodeur et décodeur de tonalité intra-bande programmable Sortie horloge système auxiliaire Sortie Tx de modulation à point unique Modes d'économie d'énergie flexibles
