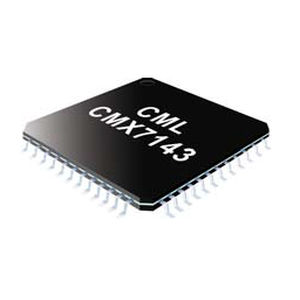

Circuit intégré modem à transmission de données en paquets CMX7143 series

de communicationde donnéessans fil

Le CMX7143 est un produit unique à circuit intégré, très flexible, qui offre une large gamme d'opérations de données sans fil dans un seul boîtier. Construit sur la technologie propriétaire FirmASIC de CML, ce CI peut être configuré par un fichier FI (Function Image) pour l'une des trois fonctions individuelles : Modem de données par paquets GMSK/GFSK Modem de données par paquets 4FSK Modem FFSK/MSK L'opération, dans l'équipement hôte, vers des schémas de données alternatifs est réalisée littéralement par la "pression d'un bouton". La fonction et la configuration du circuit intégré FirmASIC sont réalisées par le chargement d'un fichier compact d'image de fonction au démarrage ou lorsqu'un changement de schéma de données est nécessaire. Les fichiers Function Image, qui peuvent être téléchargés à partir du site Web de CML, peuvent être facilement "échangés" sur le terrain par le µC hôte pour permettre au système de fonctionner selon un schéma (de données) entièrement différent. L'image fonctionnelle peut être chargée automatiquement à partir d'une EEPROM externe ou d'un µContrôleur hôte via l'interface série C-BUS intégrée de commande/données. Modem de données par paquets GMSK/GFSK Débit binaire : 4k à 20k bps (2k à 20k sym/s) BTs sélectionnables : 0.5, 0.3, 0.25, 0.27 7143FI-2.x : Modem de données par paquets 4FSK Débits binaires : 4k à 20k bps (2k à 20k sym/s) 7143FI-3.x : Modem de données par paquets FFSK/MSK Débits de données : 1200 et 2400 bauds Basé sur la technologie FirmASIC® Fonctionnement en semi-duplex Synchronisation automatique des trames Détection de trame Préambule automatique et synchronisation de trame Insertion Modes de données formatées et brutes Débits binaires flexibles Deux CAN auxiliaires Quatre DAC auxiliaires Trois entrées analogiques Détection de porteuse Contrôle automatique (RAMDAC) du matériel Tx Interfaces Tx flexibles : Modulation I/Q Modulation à deux points Interface série de commande/données C-BUS
