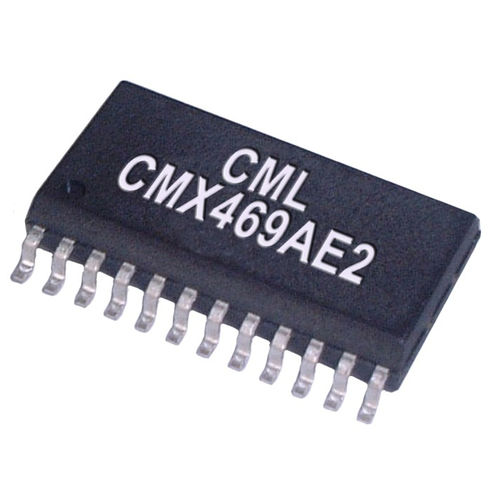

Circuit intégré modem de communication CMX469A

de donnéesIPpour l'industrie

Le CMX469A est un circuit LSI CMOS qui fonctionne comme un modem FFSK full-duplex 1200, 2400 ou 4800 bauds. Les fréquences de marque et d'espace sont respectivement de 1200/1800, 1200/2400 et 2400/4800Hz. Les fréquences de tonalité sont en phase continue ; les transitions se produisent au point de passage à zéro. Un oscillateur Xtal commun est utilisé avec un choix de deux fréquences d'horloge (1.008MHz ou 4.032MHz) pour fournir la vitesse de transmission, les fréquences d'émission et la synchronisation Rx et Tx. Le modem comprend des circuits pour la détection de porteuse et la récupération de l'horloge Rx, qui sont tous deux disponibles sous forme de broches de sortie. Les chemins Rx, Tx et Carrier Detect contiennent un filtre passe-bande pour garantir des conditions de signal optimales. Le CMX469A fait preuve d'une grande sensibilité et d'un bon taux d'erreur binaire dans des conditions de signal défavorables. Ce dispositif à faible consommation nécessite peu de composants externes et est disponible en boîtiers plastiques SOIC et TSSOP de petite taille. Caractéristiques Débits de données sélectionnables : 1200/2400/4800 bauds Full Duplex FFSK Filtres passe-bande Rx et Tx Récupération d'horloge et détection de porteuse Entrées Xtal/Clock sélectionnables par broche : - 1.008MHz ou 4.032MHz Contrôle simple : Pas de µP nécessaire Applications Transmission de données par radio Signalisation radio cellulaire et PMR Liaisons de localisation automatique des véhicules (GPS différentiel) Terminaux de données portables Téléphone personnel/sans fil Signalisation de contrôle industriel Exigences en matière d'alimentation électrique 2.7 à 5,5 V
