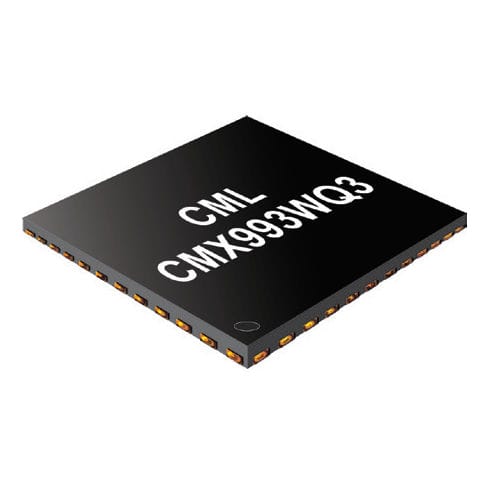

Transmetteur sans fil CMX993

RFde donnéesde commande

Deux circuits intégrés de modulation en quadrature RF distincts et de haute performance : le CMX993 standard et la variante de produit CMX993W à large bande passante. Le CMX993 et le CMX993W sont des modulateurs IQ intégrés, à faible tension, adaptés aux applications fonctionnant de 30MHz à 1000MHz. Le dispositif intègre deux mélangeurs doublement équilibrés et appariés, pilotés par un oscillateur local tamponné et divisé en quadrature. La fréquence de l'oscillateur local est divisée par un facteur de 2 ou de 4. Les mélangeurs forment un modulateur vectoriel I/Q avec des étages de gain programmables offrant jusqu'à 30dB de contrôle de gain par pas de 2,5dB. Des amplificateurs différentiels basse fréquence non engagés sont fournis pour que les utilisateurs puissent les configurer. Ils peuvent être utilisés pour mettre en œuvre des fonctions telles que le filtrage, la conversion de signaux différentiels en signaux asymétriques et le décalage de niveau. Une interface de contrôle numérique, C-BUS, (une interface compatible SPI™) permet le contrôle du gain ainsi que la gestion de l'alimentation des blocs internes individuels pour optimiser les performances du système. L'interface C-BUS fonctionne à partir de son propre domaine d'alimentation, ce qui permet d'interfacer le dispositif avec des dispositifs de bande de base à tension différente. Les dispositifs CMX993 et CMX993W sont fournis dans un boîtier VQFN optimisé pour la RF. Modulateur RF haute performance (30MHz à 1GHz) Modulateur I/Q Figure de bruit large bande : -148dB/Hz Plancher de bruit : -155dBm/Hz Plage de gain de sortie programmable de 30dB Puissance de sortie : +3dBm (PEP) Faible besoin de Drive LO : -15dBm CMX993W - Version large bande passante (bande passante I/Q >50MHz) Amplificateurs non engagés pour le filtrage et l'interfaçage Interface série de contrôle/données C-BUS (compatible SPI) APCO P25, données sans fil Émetteurs ISM Modulateurs de TV numérique/CATV LAN sans fil, boucle locale Modulateurs IF ou RF
