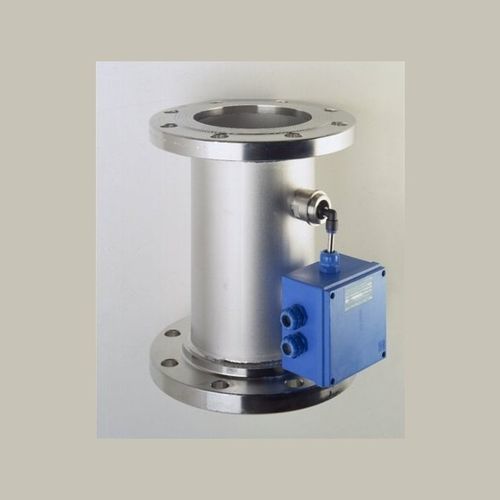

Capteur de turbidité 701H

Cette sonde peut être insérée dans des pipelines fermés de différents diamètres grâce à deux brides, ANSI 150 (autres sur demande). La turbidité de l'échantillon est mesurée selon le principe néphélométrique, à 90°. les sondes 701H et 701G peuvent supporter des températures élevées et des pressions élevées. Le système de mesure comprend une source de lumière et un récepteur de lumière. Le faisceau lumineux émis frappe la surface du liquide et est diffusé par les particules en suspension dans l'échantillon. La lumière diffusée est mesurée à 90° (diffusion de la lumière à 90°) ; l'intensité de cette diffusion est proportionnelle à la teneur en matières solides en suspension dans l'échantillon. Ce système est basé sur un seul faisceau lumineux et est appelé "néphélométrique". Les unités de mesure sont les NTU (Nephelometric Turbidity Units). L'alimentation de la cellule est hautement stabilisée afin d'assurer une intensité constante de la lumière émise ; la source de lumière assure une stabilité à long terme (plusieurs années) pour la lumière émise (594 nm). Le récepteur de lumière est de grande surface, de type CdS, encapsulé dans un boîtier en acier inoxydable scellé sous vide et réagit à la lumière de 550 - 600 nm. Le corps de la sonde est fabriqué en acier inoxydable AISI 316L, avec des joints en Viton, un diamètre de 3' (autre sur demande) et une longueur de 358 mm, et il est bridé des deux côtés, (brides ANSI 150, autre à sélectionner sur le code de commande). La source de lumière et le récepteur de lumière sont encapsulés dans deux groupes optiques faisant face au processus à travers des fenêtres de forme appropriée. La sonde Mod.701G4AxA0 est fournie avec un système de nettoyage chimique. La séquence de nettoyage peut être commandée directement par l'émetteur UP).
