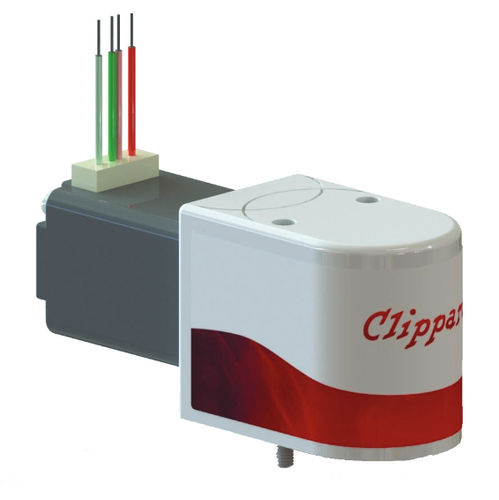

Vanne proportionnelle ECLIPSE EIV-series

à actionneur électriqued'isolementpour l'eau

Une vanne d'isolement proportionnelle comme aucune autre... Utilisant l'actionneur linéaire miniature le plus robuste et le plus puissant de l'industrie, la vanne d'isolation proportionnelle Eclipse à commande pas à pas, dont le brevet est en instance, est à la pointe de l'industrie en matière de performance et de durabilité. Cette vanne est idéale dans les applications critiques de distribution de liquides et de gaz, d'automatisation médicale, analytique et industrielle nécessitant une résolution ultra fine et une excellente répétabilité. De plus, la conception unique permet d'obtenir des profils d'écoulement personnalisés. Avantages de l'éclipse primaire : -Sans fuite (<0,05 sccm) -Excellente linéarité (<4% de la pleine échelle) -Réponse rapide (1 million -Répétabilité <0,5% du voyage complet Moyenne Liquides et gaz Temps de cycle typique pour une course complète 1,1 seconde à 1 000 pas par seconde Matériau en contact avec le fluide Céramique (autres selon l'option de portage) Gamme de pression Vac à 30 psig (hautement modifiable) Pression d'épreuve (surpression) 50 psig Gamme de débit d'air : 0 à 8,0 l/min -0/+10% (0,28 scfm) à 30 psig Eau : 0 à 210 ml/min -0/+10%(0,0074 scfm) @ 30 psig Résolution de débit 0,19 ml/min d'eau et 0,007 l/min d'air max @ 30 psig par pas complet en fonction de la pression Résolution de position 0.00006" Ambiance/Environnement 32 à 180˚F Conducteur Conduite d'un hélicoptère bipolaire nécessaire Tension d'alimentation du pilote du moteur 20 VDC @ 30 psig Courant/Phase 0,49 ampères Collecteur de montage ou fond plat (ZDVF) Consommation électrique 2,5 watts nominale uniquement pendant le réglage, consommation électrique nulle pour maintenir la position Valve de joints d'étanchéité : Aucun A bâbord : Norme FKM, EPDM et autres sur demande
