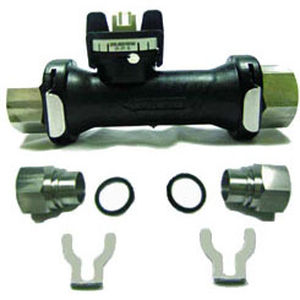

Capteur de débit à vortex 200 Series

volumiquepour liquideéconomique

Les transmetteurs de débit Vortex de la série 200 sont conçus pour les fabricants d'équipements et constituent un excellent choix économique pour la surveillance et le contrôle du débit du système. Les émetteurs fonctionnent selon le principe de la traînée de vortex de Kármáns, du nom de la description mathématique du phénomène par Théodore von Kármán. Les débitmètres à tourbillons présentent l'écoulement dans une conduite avec une obstruction/bluff dans le corps du débitmètre. À mesure que la vitesse augmente, des tourbillons alternés se forment de chaque côté du corps de la falaise et se déplacent en aval. La série 200 utilise des capteurs piézoélectriques intégrés dans une aube ETFE située en aval de la falaise pour détecter les tourbillons générés. La fréquence mesurée représente la vitesse d'écoulement. Un facteur de débit est fourni pour convertir la fréquence en débit volumique pour chaque taille de modèle.
