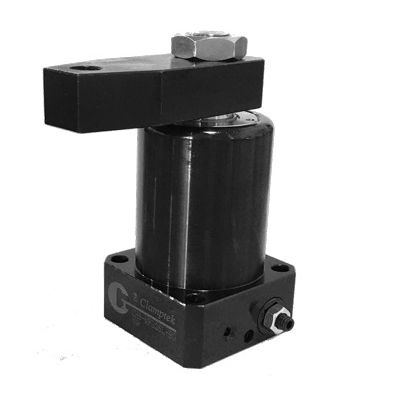

Bride de serrage hydraulique CHS / HSC series

pivotante

Le modèle CHS comporte cinq cylindres hydrauliques facultatifs avec les diamètres qui s'étendent de ?25 à ?63. Les travaux à la machine avec une pression de fonctionnement maximum de 7 Mpa. Il permet également à l'utilisateur de choisir entre trois angles tournants : 90°, 60°, et 45°. Le modèle a un corps de cylindre qui est fait à partir de l'acier du carbone structural. Il comporte un bras de retenue qui balance à un angle évalué quand le cylindre hydraulique est actionné et le piston descend. Une soupape de commande d'écoulement, qui empêche des mouvements extrêmement rapides, est recommandée pour monter au cylindre. L'unité convient à la production en série en utilisant une machine spéciale et un gabarit au centre d'usinage. Cet arrangement augmente l'efficacité de production de l'unité entière.
