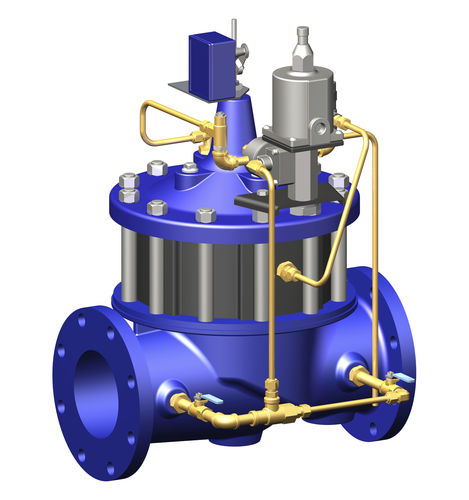

Vanne de régulation de pompe de gavage 60-11/660-11 series

Le modèle 60-11/660-11 de Cla-Val est une vanne de contrôle de pompe de surpression pilotée. Elle est installée sur la pompe de surpression de décharge utilisée pour se débarrasser des surtensions de la canalisation dues au démarrage et à l'arrêt de la pompe. Les autres caractéristiques de cette vanne comprennent une commande solénoïde qui peut être actionnée manuellement, et un clapet anti-retour intégré La pompe démarre contre une vanne fermée. Lorsque la pompe démarre, l'électrovanne est mise sous tension et la vanne commence à s'ouvrir lentement, augmentant progressivement la pression de la ligne jusqu'à la pleine hauteur de pompage. Lorsque la pompe lorsque la pompe est signalée comme devant s'arrêter, l'électrovanne est désactivée et la vanne commence à se fermer lentement la vanne commence à se fermer lentement, réduisant progressivement le débit pendant que la pompe continue de fonctionner la pompe continue à fonctionner. Lorsque la vanne est fermée, un interrupteur de fin de course qui sert de verrouillage électrique entre la vanne et la pompe, libère le démarreur de la pompe et la pompe, libère le démarreur de la pompe et celle-ci s'arrête. En cas de panne de courant, un clapet anti-retour intégré se ferme au moment où le débit s'arrête, empêchant ainsi l'inversion du flux au moment où l'écoulement s'arrête, empêchant l'inversion de l'écoulement, indépendamment de l'électrovanne ou de la membrane position du solénoïde ou du diaphragme. Installez le clapet comme indiqué sur l'illustration afin d'éviter les surtensions dans les canalisations lors du démarrage et l'arrêt de la pompe. Un conduit flexible doit être utilisé pour pour les connexions électriques à la commande solénoïde et au commutateur de fin de course. Il est recommandé d'utiliser une vanne anti-surtension Cla-Val modèle 52-03 pour la protection contre les pannes de courant ou le modèle 652 protection contre les pannes de courant ou le modèle 652-03 si une vanne à port réduit est nécessaire. Utilisez le panneau de commande électronique de pompe PC-22D pour les applications où le contrôle électronique et l'intégration avec SCADA sont souhaités. Remarque : il est recommandé d'installer la vanne avec une tige verticale vers le haut. Pour une installation avec une tige horizontale, utilisez le modèle 60-73 de Cla-Val ou, si une vanne à port réduit est nécessaire, le modèle 670 cla-Val modèle 60-73 ou, si une vanne à orifice réduit est nécessaire, le modèle 660-73.
