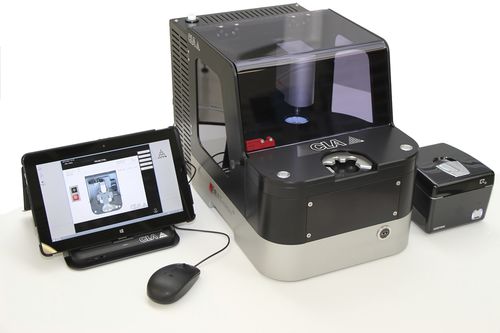

Appareil de mesure de jeu EBATmètre®

mécaniqueélectrochimiquede paillasse

L'EBATmètre est un appareil de mesure des jeux de hauteur (mesure des ébats). Il est principalement utilisé pour mesurer les jeux des mobiles d'un mouvement mécanique horloger. L’équipement peut être intégré sur le système de transport SMS™ pour permettre une mesure automatique dans une Ligne d’assemblage ou comme appareil autonome. Principe de fonctionnement Le mouvement est placé dans un insert de travail qui garantit une précision de localisation du mouvement. L’ensemble est alors déposé sur l’EBATmètre qui ne manipule que l’insert. La tête de mesure est montée sur une table XY de précision qui va permettre d’atteindre tous les mobiles du mouvement. Les contre-pointes en contact avec les mobiles sont compatibles, si possible, avec l’ensemble des mobiles à mesurer. Aussi, il n’est pas nécessaire de changer d’outillage entre les différentes références de calibres à mesurer. En cas de besoin, ces dernières sont interchangeables. Afin de garantir une mesure de précision, la force appliquée sur les mobiles lors de la mesure est contrôlée et configurable par point de mesure. De plus, l’appareil sait tenir compte d’une déformation de pont différente pour chaque point de mesure. Les valeurs de mesure, sont affichées sur l’interface de contrôle de l’EBATmètre. Elles peuvent être imprimées ou stockées en base de données en fonction du modèle de production souhaité.
