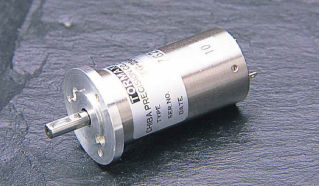

Génératrice tachymétrique DC TG-2344 series

AC

・Compact, haute performance et haute fiabilité ・Ondulations minimales de la tension de sortie ・Supérieur en linéarité Formes d'onde de sortie pour le générateur de tachymètre Ce produit utilise un aimant de terre rare à base de Samarium pour la source de flux magnétique de champ et il continue à générer un flux magnétique élevé de manière constante et stable. La bobine génère un courant alternatif (AC) en entraînant le rotor de type MovingCoil, mais comme le commutateur redresse la tension et la sort en la convertissant en courant continu (DC) par l'intermédiaire d'un balai, les formes d'onde de sortie seraient idéalement celles montrées dans le [Dessin-A]. Cependant, en raison de l'effet de la tension de réactance de l'inductance du rotor, de la résistance de contact du balai et de la plage de distribution du fux magnétique du champ, les formes d'onde réelles seront celles indiquées sur l'image de gauche. Formes d'onde anormales Les formes d'onde normales de la tension de sortie CC devraient être comme indiqué dans le [Diagramme-A] idéalement. Cependant, les formes d'onde réelles sont réduites lorsque les balais traversent les pièces isolantes du collecteur et que l'état du contact est modifié momentanément, comme le montre l'image de gauche au milieu. Dans un cas extrême, les formes d'onde seraient anormales comme le montre le [Diagramme-BJ] en raison d'une défaillance du contact des balais. Il est possible de réduire ces formes d'onde anormales en faisant passer les sorties par le filtre et il est particulièrement important de les réduire au maximum si l'on utilise notre produit pour une application de contrôle avec une réponse rapide. Les balais et le collecteur de ce produit sont très stables, ont une résistance au contact et une excellente résistance à l'abrasion. En combinaison avec les excellentes caractéristiques du type de bobine mobile, cela rendra la commande stable, quelle que soit la durée de fonctionnement.
