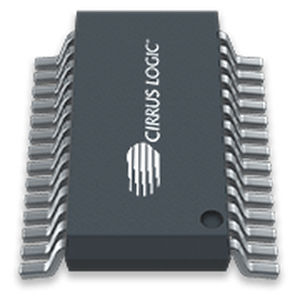

Codec audio CS4271

Le CS4271 est un codec audio hautement intégré qui utilise une architecture d'entrée asymétrique et de sortie différentielle pour offrir des performances analogiques élevées et maximiser la flexibilité du système avec un oscillateur intégré, un contrôle du volume de sortie avec rampe douce et passage à zéro, une réponse de filtre numérique sélectionnable et des décalages de niveau intégrés pour une interface directe avec des niveaux logiques de 2,5 V à 5 V. L'oscillateur intégré élimine le besoin d'un circuit d'oscillateur à cristal externe, réduisant ainsi le coût global de conception et économisant l'espace sur le circuit imprimé. Le CS4271 utilise automatiquement l'oscillateur intégré en l'absence d'une horloge principale, ce qui simplifie la conception du système. Caractéristiques Codec stéréo complet conversion 24 bits Taux d'échantillonnage du système jusqu'à 192 kHz plage dynamique du convertisseur A/N de 108 dB 114 dB Plage dynamique du convertisseur N/A -98 dB convertisseur A/N/-105 dB convertisseur N/A THD+N Contrôle du volume numérique de sortie avec rampe douce Filtre numérique à faible latence Réponse du filtre numérique sélectionnable Calibrage du filtre passe-haut ou du décalage en courant continu Architecture d'entrée asymétrique Architecture de sortie différentielle Oscillateur intégré Fonctionnement en mode principal ou secondaire alimentation analogique 5 V 3.alimentation numérique 3 V ou 5 V Interface directe avec les niveaux logiques de 2,5 V à 5,0 V Compatibilité d'encombrement avec le CS4272 Boîtier : TSSOP 28 broches ; assemblage sans plomb Disponibilité pour le grand public et l'automobile de qualité D
