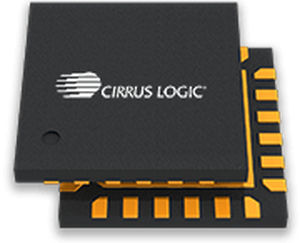

Circuit intégré numérique CS5463

pour mesure de puissance

Le CS5463 permet aux fabricants de wattmètres numériques de fournir des solutions très précises et rentables pour les mesures de puissance avancées. Ce circuit intégré de mesure de puissance combine deux convertisseurs A/N Delta-Sigma, des fonctions de calcul de puissance à grande vitesse et une interface série sur une seule puce. Les caractéristiques supplémentaires comprennent l'étalonnage AC et DC, la compensation de phase étendue et trois broches de sortie d'énergie configurables. Conçu pour les applications de mesure de puissance monophasées résidentielles ou triphasées industrielles, le circuit intégré mesure avec précision le courant et la tension instantanés tout en calculant la puissance instantanée, IRMS et VRMS, la puissance réelle, la puissance apparente, la puissance réactive, la puissance fondamentale, la puissance harmonique, le facteur de puissance et la fréquence de ligne. Le CS5463 est facile à concevoir en tant que mise à niveau compatible avec les broches des populaires CS5460A et CS5461A de Cirrus Logic. Il conserve toutes les fonctionnalités de ses prédécesseurs, tout en offrant des calculs et des fonctionnalités supplémentaires. Pour la communication avec un microcontrôleur, le circuit intégré dispose d'une interface série bidirectionnelle, qui est initialisée et entièrement fonctionnelle lors de la réinitialisation. Le CS5463 peut s'interfacer avec une résistance shunt ou un transformateur bon marché pour la mesure du courant et avec un diviseur résistif ou un transformateur de potentiel pour la mesure de la tension. Le CS5463 fournit des mesures précises de la consommation d'énergie et est idéal pour les applications de mesure de puissance électronique. Caractéristiques Linéarité des données énergétiques : +0,1% de la lecture sur une plage dynamique de 1000:1 Fonctions sur puce : Tension, courant et puissance instantanés, IRMS et VRMS, puissance réelle/apparente/réactive moyenne, puissance fondamentale, puissance harmonique, conversion énergie-impulsion, facteur de puissance
