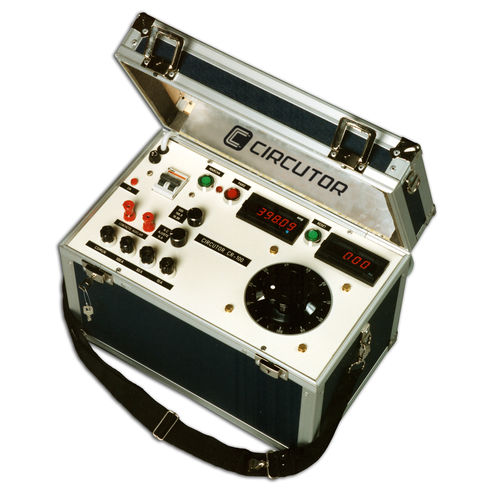

Appareil de test de courant CR series

automatiquepour relaisnumérique

Les équipements CR-50, CR-100 et CR-250 sont composés de sources de courant spécialement conçues pour procéder à la vérification de la courbe de déclenchement courant/temps des interrupteurs automatiques et des relais de protection indirects. Leur principe de fonctionnement repose sur l'injection d'un courant alternatif réglable dans le circuit à vérifier à travers une boucle de câble en court-circuit. Le branchement d'un contact auxiliaire de l'interrupteur soumis à l'essai permet de mesurer le délai de déclenchement pour chaque courant sélectionné. L'essai est très facile à réaliser grâce à une commande marche-arrêt. Un système automatique se charge d'effectuer les mesures et de les afficher à l'écran. Il convient de souligner que l'équipement permet de vérifier l'intégralité du système de protection, celui-ci étant pourvu d'un transformateur de courant pour les relais indirects, étant donné que le courant peut être injecté du côté primaire de ces derniers. Après l'essai, la valeur du courant injecté et le délai de déclenchement s'affichent automatiquement à l'écran numérique jusqu'à ce que le bouton RESET soit enfoncé.
