Appareil de mesure de tension GETEST series

de résistance de terrede courant ACsans fil

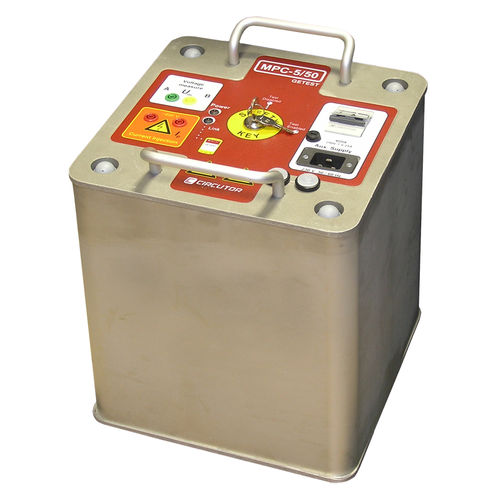

Le MPC-5/50 GETEST permet de mesurer les tensions engendrées entre deux points du sol (tension de pas) ou entre la terre et des parties conductrices (tension de contact) lorsque des courants de fuite sont présents à travers la prise de terre. En Espagne, conformément à la norme MIE-RAT-13 publiée au Bulletin officiel de l'État 183 du 01/08/1994, ces mesures sont obligatoires dans les postes de transformation et de distribution. Pour mener à bien l'essai, la source de courant est branchée entre des points distants d'une ligne de terre et la tension engendrée entre deux points, espacés d'un mètre (tension de pas) ou entre la terre et des parties conductrices accessibles, est mesurée. La source de courant est ajustée à la valeur souhaitée à l'aide d'un PDA permettant notamment d'afficher et de mémoriser les données mesurées. Mesureur de tension de pas et de tension de contact, reposant sur l'injection d'un courant pendant un cycle de réseau (20 ms) (sécurité maximale d'utilisation) Mesure de la résistance de terre Capable de fournir jusqu'à 50 A avec une charge de 12 ohm et tension maximale de sortie de 600 Vca Puissance maximale équivalant à 30 kVA, avec un poids de 45 kg uniquement Commande à distance et affichage des données mesurées à l'aide d'un PDA, en liaison Bluetooth avec l'équipement Stockage des données sur le PDA même, avec transfert aisé vers un PC Mesure de la tension avec une résolution de 10 mV (échelle automatique jusqu'à 700 Aca) Mesure du courant avec une résolution de 10 mV (échelle automatique jusqu'à 700 Aca)
