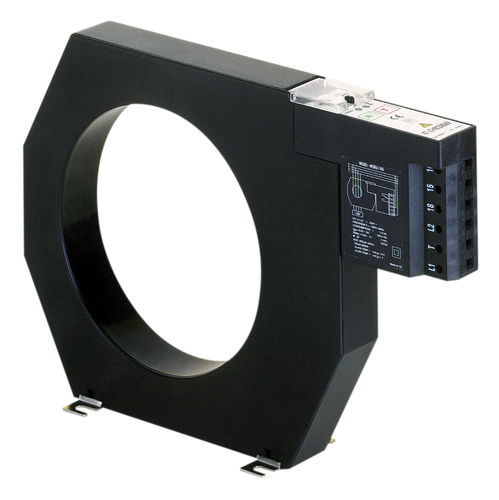

Transformateur de courant WGBU series

encapsuléà haute fréquenceIEC

La série WGBU est un système compact de protection différentielle. Il est composé d'un transformateur toroïdal à relais différentiel intégré. Relais électronique multigamme Sensibilité sélectionnable de 0,03 à 3 A Retard de déclenchement sélectionnable de 0,02 à 1 s Relais de type A, avec filtrage de courants à haute fréquence et haute immunité. Mesure de la valeur efficace vraie (TRMS) Voyants DEL DEL de raccordement au réseau DEL de pré-alarme et déclenchement : 1 scintillement toutes les 2 s : fuite comprise entre 25 et 50 % de la sensibilité choisie1 scintillement par seconde : fuite comprise entre 50 et 75 % de la sensibilité choisie 1 scintillement toutes les 0,5 s : fuite supérieure à 75 % de la sensibilité choisie DEL allumée en permanence : déclenchement de la protection différentielle Applications La série WGBU offre une protection différentielle fiable, avec un câblage très simple et un gain de temps au montage. Par ailleurs, les dimensions plus compactes de ces éléments garantissent une installation aisée.
