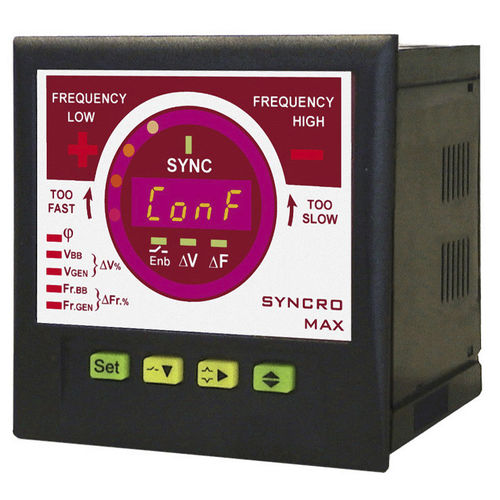

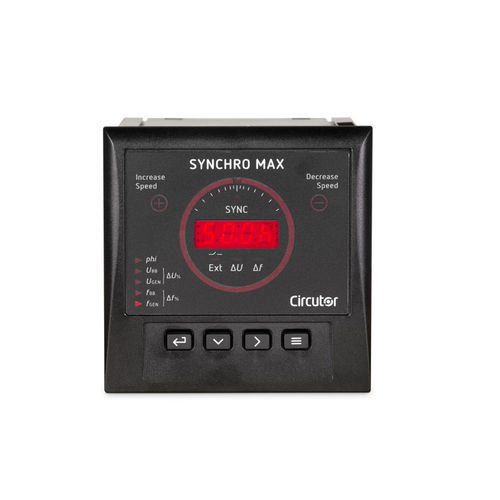

Relais de surveillance de fréquence SYNCHROMAX series

de phasede synchronisationAC

Programmation de tous les paramètres à travers le clavier en façade Équipement numérique à écran 4 caractères et à 30 DEL auxiliaires Mesure et affichage de la tension ainsi que de la fréquence du générateur et du réseau (TRMS), et mesure et affichage du déphasage entre les deux Synchronisation automatique par simple programmation du temps de fermeture du contacteur Large gamme de fréquence (35...80 Hz) Alimentation standard : 110, 230 et 400 Vca 2 modes de fonctionnement : manuel, automatique et assisté Réglage numérique (sans potentiomètres) Régulation PI/PID (selon le modèle) de la vitesse du générateur par sortie d'impulsions intégrée Protection par mot de passe CIRCUTOR propose deux types de relais de synchronisme : le SYNCHRO MAX et le SYNCHRO MAX PID. Synchro Max À travers un algorithme de régulation PI, le Synchro Max est capable d'adapter la fréquence du générateur pour procéder à son branchement en parallèle avec le réseau électrique. Par ailleurs, il permet de mesurer et d'afficher les paramètres de tension, de phase et de fréquence du générateur ainsi que du réseau, tout en mesurant et en affichant la différence entre les paramètres de ces deux éléments. Applications Le SynchroMax est un relais de synchronisme conçu pour synchroniser un générateur avec le réseau ou avec un autre générateur de référence. Il permet de brancher les deux éléments en parallèle pour des applications d'urgence ou de soutien lorsque l'apport d'une puissance plus élevée s'avère nécessaire.
