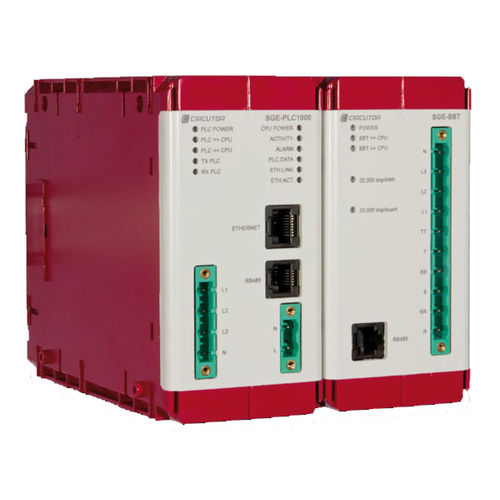

Concentrateur de réseau SGE-PLC series

Le PLC1000-M est l'élément central des systèmes Smart Metering de CIRCUTOR à protocole PRIME. La principale fonction du concentrateur PLC1000-M consiste à gérer le réseau de distribution électrique au moyen de compteurs d'énergie électrique CIRWATT ou de tout autre compteur faisant appel à la technologie PRIME. L'acquisition des données se fait moyennant le câble électrique du réseau de distribution, méthode plus communément appelée « Communication PLC » (courants porteurs en ligne). Le protocole PLC utilisé par le concentrateur est le protocole standard PRIME. Le concentrateur PLC1000-M doit être installé dans le poste de transformation équipé d'un port de communication Ethernet, celui-ci permettant d'accéder aux informations et d'interagir avec le système moyennant l'accès au site Web du concentrateur ou à travers un service Web. Le concentrateur dispose également d'un port RS-485 destiné aux communications série avec d'autres dispositifs. Le format modulaire du concentrateur permet d'ajouter le superviseur BT sur le rail DIN même, la principale fonction de cette unité consistant à totaliser la consommation, ce qui permet de gérer les pertes du poste de transformation. Le PLC 50-M est une variante du concentrateur PLC 1000-M. Il possède une capacité de gestion réduite étant donné qu'il est destiné aux postes de transformation ou aux transformateurs exposés aux intempéries et renfermant au maximum 50 compteurs. Applications S'agissant d'un système Plug&Play (prêt à l'emploi), les compteurs d'énergie électrique CIRWATT ou tout autre compteur faisant appel à la technologie PRIME sont automatiquement détectés par le concentrateur PLC1000-M.
