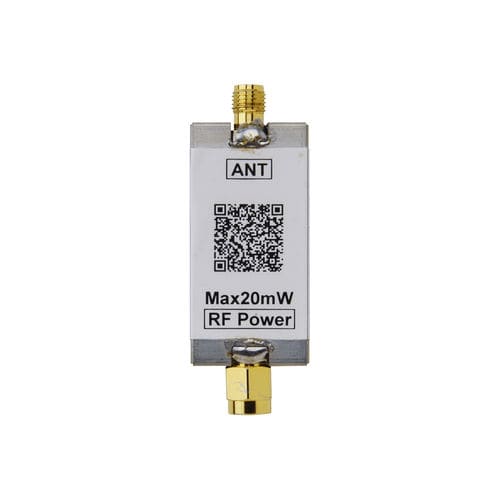

Équipement de test VSWR VSWR checker

pour réseaux de télécommunicationélectroniquecompact

Le contrôleur de ROS est un simple outil, indicateur d’adaptation d’antenne, qui vous permet de vérifier rapidement et facilement l’adaptation entre l’antenne et le module RF. Si l’antenne et l’impédance du module RF ne sont pas adaptées, le signal émis ne peut pas transmettre toute l’énergie à l’antenne et de l’énergie sera perdue à cause de la réflexion. Pour permettre à l’antenne d’émettre efficacement, il est nécessaire d’adapter l’impédance de l’antenne à l’émetteur. Cet outil compare les ondes incidentes et réfléchies et affiche les pertes en ROS, permettant de confirmer l’adaptation d’impédance. Il est possible d’ajuster l’antenne, avant l’installation définitive, en se référant à la valeur du ROS indiquée par un niveau de 8 LEDs Prototype disponible Spécifications - Gamme de fréquences : 150 MHz à 1 GHz - Impédance : 50 ohms - Connecteur côté RF : SMA mâle - Connecteur côté antenne : SMA femelle - Gamme de puissance d’entrée RF : 10-20 mW - Piles : 2 x LR44 - Indicateur du niveau du ROS : 8 x LED d’affichage - Dimensions : 43.2 mm x 21.2 mm x 14.4 mm
